General
Thread | Thread Code | A Min. (1) |
---|---|---|
2-56 | 256 | .187 |
4-40 | 440 | .250 |
6-32 | 632 | .375 |
8-32 | 832 | .437 |
10-32 | 1032 | .500 |

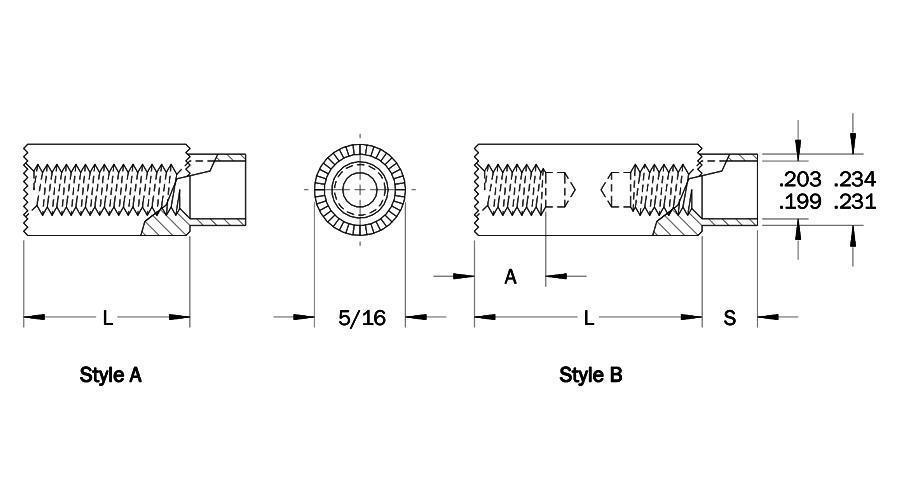

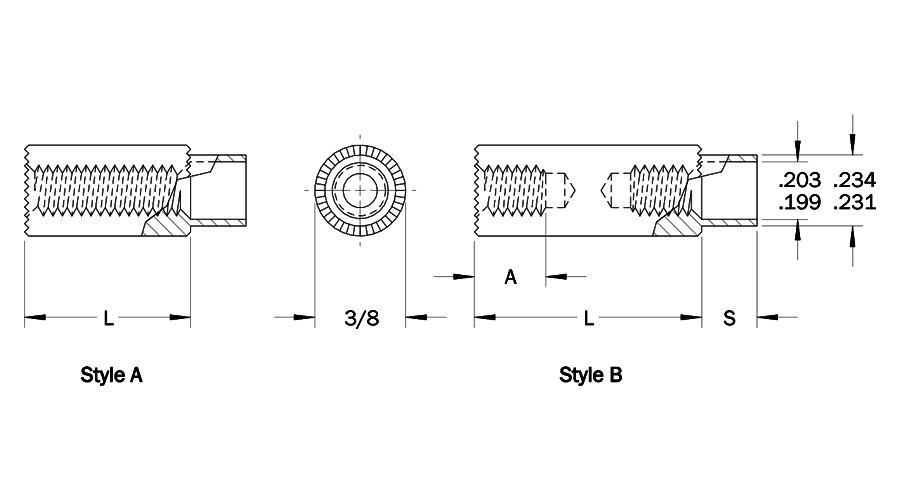

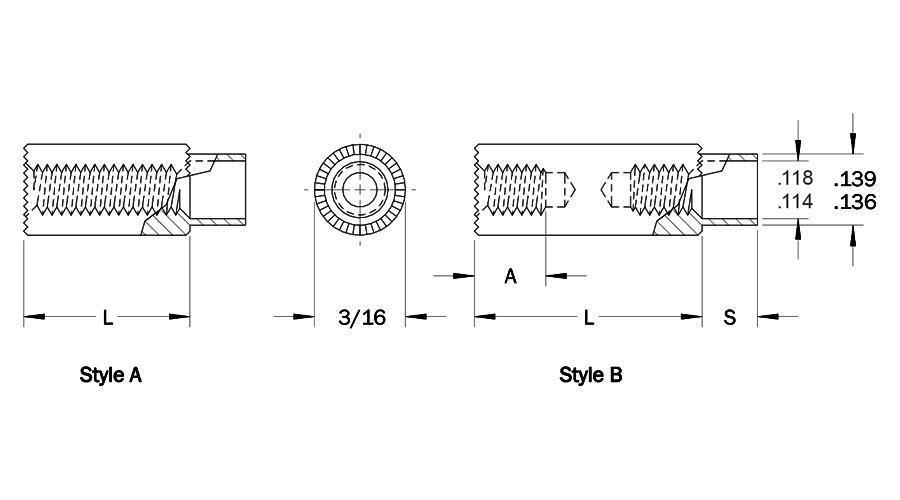

Style
Thread | Material Code | |||
STL, AL, BRS | SS | |||
Style A | Style B | Style A | Style B | |
Length | ||||
2-56 | Thru 3/4 | Over 3/4 | Thru 5/8 | Over 5/8 |
4-40 | Thru 1 | Over 1 | Thru 3/4 | Over 3/4 |
6-32 | Thru 1 | Over 1 | Thru 1 | Over 1 |
8-32 | Thru 1 | Over 1 | Thru 1 | Over 1 |
10-32 | Thru 1-1/8 | Over 1-1/8 | Thru 1 | Over 1 |
Shank
Panel Thickness | S ±.003 | Shank Length Code |
---|---|---|
1/32 | .075 | A |
1/16 | .105 | B |
3/32 | .135 | C |
1/8 | .165 | D |
3/16 | .230 | E |
1/4 | .290 | F |
Length
3/16 Width1/4 Width5/16 Width3/8 WidthLength | L (Length Code) ±.005 | ||
---|---|---|---|
3/32 | .094 | ||
1/8 | .125 | ||
5/32 | .156 | ||
3/16 | .187 | ||
7/32 | .219 | ||
1/4 | .250 | ||
9/32 | .281 | ||
5/16 | .312 | ||
11/32 | .344 | ||
3/8 | .375 | ||
13/32 | .406 | ||
7/16 | .437 | ||
15/32 | .469 | ||
1/2 | .500 | ||
17/32 | .531 | ||
9/16 | .562 | ||
19/32 | .594 | ||
5/8 | .625 | ||
21/32 | .656 | ||
11/16 | .687 | ||
23/32 | .719 | ||
3/4 | .750 | ||
25/32 | .781 | ||
13/16 | .812 | ||
27/32 | .844 | ||
7/8 | .875 | ||
29/32 | .906 | ||
15/16 | .937 | ||
31/32 | .969 | ||
1 | 1.000 | ||
1-1/16 | 1.063 | ||
1-1/8 | 1.125 | ||
1-3/16 | 1.187 | ||
1-1/4 | 1.250 | ||
1-5/16 | 1.312 | ||
1-3/8 | 1.375 | ||
1-7/16 | 1.437 | ||
1-1/2 | 1.500 | ||
1-9/16 | 1.562 | ||
1-5/8 | 1.625 | ||
1-11/16 | 1.687 | ||
1-3/4 | 1.750 | ||
1-13/16 | 1.812 | ||
1-7/8 | 1.875 | ||
1-15/16 | 1.937 | ||
2 | 2.000 | ||
Length | Anvil Part Number | Swage Punch Part Number | Flare Punch Part Number |
3/32–3/16 | TL1432 | TL1408 | TL1586 |
7/32–7/16 | TL1433 | TL1408 | TL1586 |
15/32–11/16 | TL1434 | TL1408 | TL1586 |
23/32–2 | TL1435 | TL1408 | TL1586 |
Length | Anvil Part Number | Swage Punch Part Number | Flare Punch Part Number |
3/32–3/16 | TL1436 | TL1197 | TL1586 |
7/32–7/16 | TL1437 | TL1197 | TL1586 |
15/32–11/16 | TL1438 | TL1197 | TL1586 |
23/32–2 | TL1439 | TL1197 | TL1586 |
Length | Anvil Part Number | Swage Punch Part Number | Flare Punch Part Number |
3/32–3/16 | TL1440 | TL1285 | TL1586 |
7/32–7/16 | TL1441 | TL1285 | TL1586 |
15/32–11/16 | TL1442 | TL1285 | TL1586 |
23/32–2 | TL1443 | TL1285 | TL1586 |
Length | Anvil Part Number | Swage Punch Part Number | Flare Punch Part Number |
3/32–3/16 | TL1444 | TL1285 | TL1586 |
7/32–7/16 | TL1445 | TL1285 | TL1586 |
15/32–11/16 | TL1446 | TL1285 | TL1586 |
23/32–2 | TL1447 | TL1285 | TL1586 |
