Insertos EDZ Expansion Diamond

Recursos de insertos EDZ

  • Instalação simples por pressão para a maioria dos termoplásticos.
  • Parafuso de acoplamento resistente ao afrouxamento após a instalação.
  • O estilo de cabeça reversa oferece excelente resistência ao jack-out.
Baixar PDF

Loading Parts

Geral
Rosca do insertoCódigo da rosca do insertoSaliênciaEspessura da cabeça ADiâmetro da cabeça CDiâmetro do inserto D
Diâmetro do furo B +0,004 –0,000Espessura da parede W Mín.
2-562560,1260,0940,0170,1870,124
4-404400,1570,1260,0200,2180,156
6-326320,1890,1420,0260,2500,186
8-328320,2200,1570,0320,2810,217
10-2410240,2520,1890,0390,3120,249
10-3210320,2520,1890,0390,3120,249
1/4-2025200,3150,2360,0490,3750,311
1/4–2825280,3150,2360,0490,3750,311
5/16–1831180,3780,2760,0490,4370,374
5/16–2431240,3780,2760,0490,4370,374
Comprimento do pino roscado

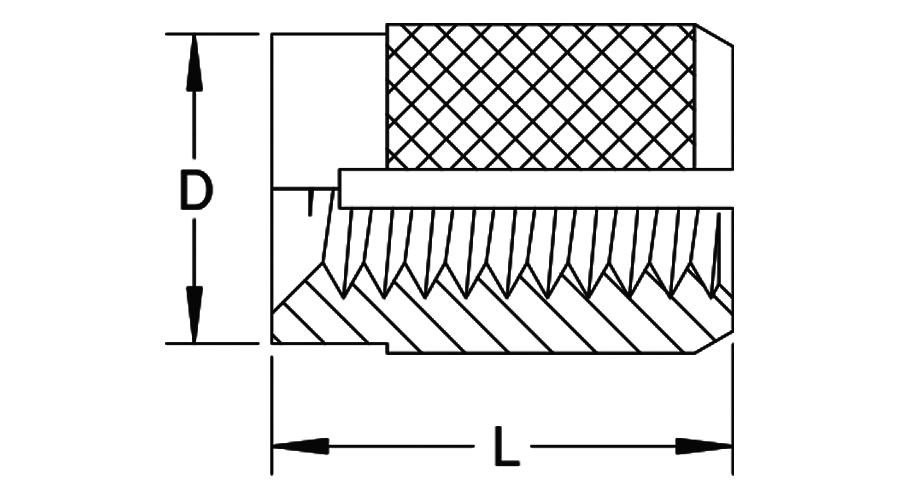

Rosca do insertoComprimento L do insertoCódigo do comprimento do inserto
2-560,1552155
4-400,138138
0,1862186
6-320,138138
0,2492249
8-320,197197
0,3122312
10-24 10-320,236236
0,3712371
1/4-20 1/4–280,374374
0,4972497
5/16–18 5/16–240,374374
0,4972497
Instalação
Pressione o inserto na saliência usando uma ação de compressão, nunca um golpe de martelo. Certifique-se de que o inserto mantenha o alinhamento axial durante a instalação para evitar a inclinação, o que induzirá cargas laterais na saliência. Os furos superdimensionados da saliência enfraquecem as características de autoalinhamento do inserto, causando cargas laterais que podem levar a possíveis rachaduras na saliência. Instale um parafuso de fixação com comprimento suficiente para penetrar totalmente no inserto e atingir a expansão máxima antes de aplicar a carga de fixação total. O inserto de cabeça reversa EDZR deve ser montado com a cabeça na parte de trás da moldagem.
Recomendação de design de saliência
O EDZ Expansion Diamond Zert foi projetado para instalação em um furo reto com um cone de 1° inclusivo. A parte superior do furo não deve ser escareada, pois isso diminuirá o desempenho do inserto. O tamanho de furo recomendado se aplica no ponto alcançado pela parte inferior do inserto. Os furos moldados devem ser usados sempre que possível, pois os furos perfurados podem resultar em desempenho reduzido. As espessuras mínimas da parede da saliência mostradas são para referência e podem variar dependendo do tipo de plástico.
