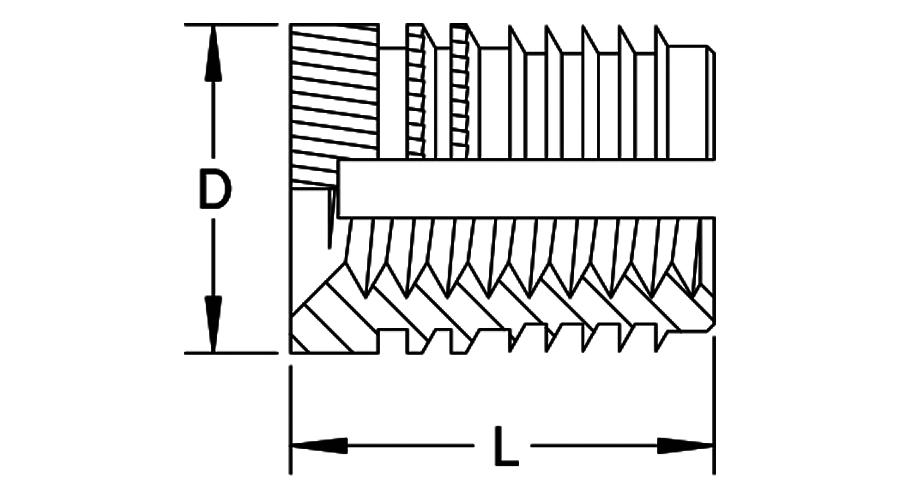

• 2D drawing of EFZ Expansion Fin Inserts with finned design for secure hold in plastic materials.
  • 2D drawing of EFZ Expansion Fin Inserts with finned design for secure hold in plastic materials.

Insertos de aleta de expansão EFZ

Recursos de inserto EFZ

  • Instalação simples por pressão para a maioria dos termoplásticos.
  • Parafuso de acoplamento resistente ao afrouxamento após a instalação.
  • Alta resistência a pull-out e torque-out

Loading Parts

Geral
Rosca do insertoCódigo da rosca do insertoSaliênciaDiâmetro do inserto D
Diâmetro do furo B +0,004 –0,000Espessura da parede W Mín.
2-562560,1260,0630,146
4-404400,1570,0790,177
6-326320,1890,0940,209
8-328320,2200,1100,242
10-2410240,2520,1260,272
10-3210320,2520,1260,272
1/4-2025200,3150,1570,335
1/4–2825280,3150,1570,335
5/16–1831180,3780,1890,398
5/16–2431240,3780,1890,398
Comprimento do pino roscado
Rosca do insertoComprimento L do insertoCódigo do comprimento do inserto
2-560,1572157
4-400,157157
4-400,2282228
6-320,157157
6-320,2832283
8-320,228228
8-320,3232323
10–24 10–320,228228
10–24 10–320,322322
10–24 10–320,3712374
1/4–20 1/4–280,283283
1/4–20 1/4–280,374374
1/4–20 1/4–280,5002500
5/16–18 5/16–240,5002500
Instalação
Pressione o inserto na saliência usando uma ação de compressão, nunca um golpe de martelo. Certifique-se de que o inserto mantenha o alinhamento axial durante a instalação para evitar a inclinação, o que induzirá cargas laterais na saliência. Os furos superdimensionados da saliência enfraquecem as características de autoalinhamento do inserto, causando cargas laterais que podem levar a possíveis rachaduras na saliência. Instale o parafuso de fixação da extremidade serrilhada com comprimento suficiente para penetrar totalmente no inserto e obter a expansão máxima da aleta antes de aplicar a carga de fixação total.
Recomendação de design de saliência
O EFZ Expansion Fin Zert foi projetado para instalação em um furo reto com um cone de 1° inclusivo. A parte superior do furo não deve ser escareada, pois isso diminuirá o desempenho do inserto. O tamanho de furo recomendado se aplica no ponto alcançado pela parte inferior do inserto. Os furos moldados devem ser usados sempre que possível, pois os furos perfurados podem resultar em desempenho reduzido. As espessuras mínimas da parede da saliência mostradas são para referência e podem variar dependendo do tipo de plástico.
