Insertos cegos moldados MBZ Insertos para plástico

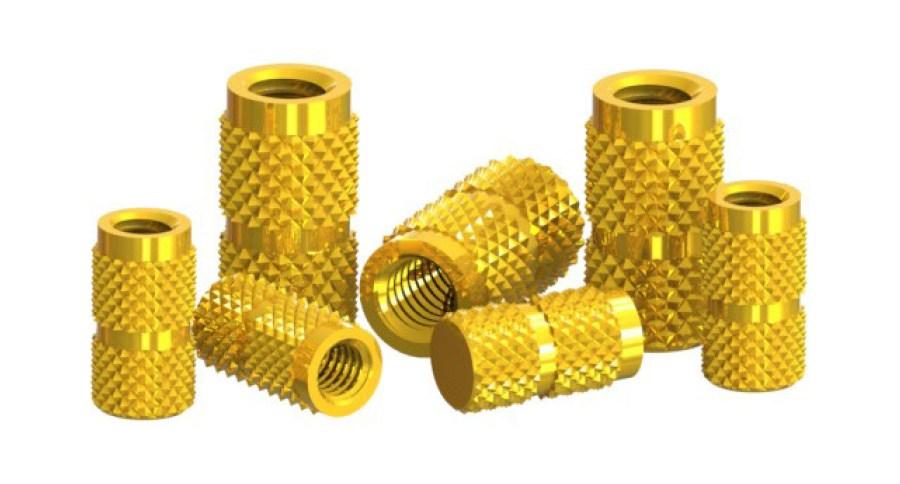

Recursos do inserto MBZ

O design oferece excelente desempenho quando moldado em termoplásticos e plásticos termofixos.
A extremidade cega evita a entrada de plástico e fios contaminantes.
Extremidade dupla para auxiliar a alimentação automática, eliminando a necessidade de orientação durante a instalação.
Grande seleção de roscas e comprimentos de insertos.

Lista de Produtos
Especificações

Loading Parts

Geral

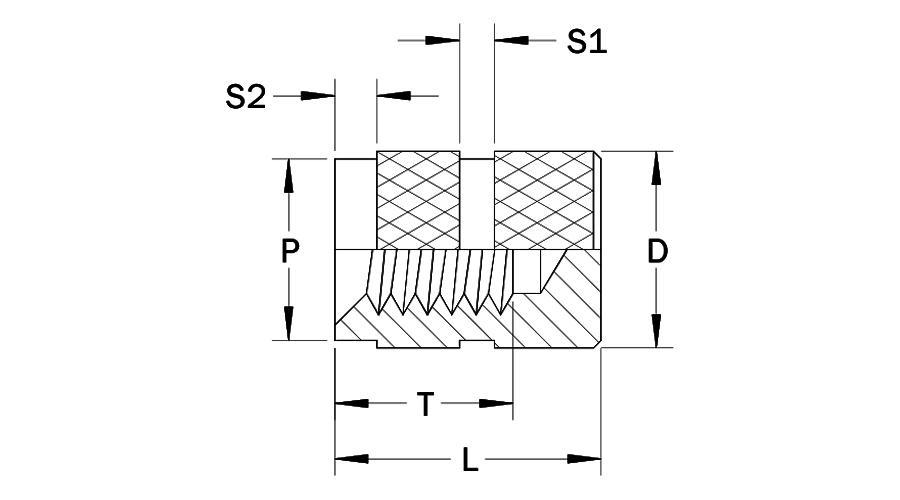

Inserto Rosca	Inserto Rosca Código	D Diâmetro do stock Antes do serrilhado	P Diâmetro final ±0,13	S1	S2	Rosca Menor Diâmetro
M2 x 0,4	M2	3,96	3,61	0,80	0,80	1,58 -1,67
M2.5 x 0,45	M2.5	4,78	4,34	0,80	0,80	2,03–2,14
M3 x 0.5	M3	4,78	4,34	0,80	0,80	2,47–2,59
M3.5 x 0,6	M3.5	5,56	5,13	0,80	1,60	2,87–3,01
M4 x 0,7	M4	6,35	5,74	1,20	1,60	3,25–3,42
M5 x 0,8	M5	7,14	6,57	1,20	1,60	4,15–4,34
M6 x 1,0	M6	8,74	8,15	1,60	2,40	4,94–5,16
M8 x 1,25	M8	11,13	10,26	1,98	2,40	6,78–6,92

(1) Todas as dimensões estão em milímetros e são referência, a menos que tenham tolerância.

Comprimento do inserto

Inserto Rosca	L Comprimento do inserto ±0,13	Inserto Comprimento Código	T Profundidade da rosca Mín.
M2 x 0,4	3,96	3,96	1,60
	5,56	5,56	2,40
	6,35	6,35	3,20
	7,37	7,37	4,00
	8,38	8,38	4,80
M2.5 x 0,45	4,78	4,78	2,77
	6,35	6,35	3,68
	7,14	7,14	4,57
	9,53	9,53	5,46
	10,31	10,31	6,35
M3 x 0.5	4,78	4,78	2,00
	5,21	5,21	3,00
	7,13	7,13	4,30
	8,73	8,73	5,80
	10,31	10,31	7,10
	11,13	11,13	8,30
	11,89	11,89	9,06
M3.5 x 0,6	5,56	5,56	2,40
	6,35	6,35	3,73
	8,73	8,73	5,60
	10,31	10,31	7,20
	11,91	11,91	8,80
	12,29	12,29	9,18
	13,48	13,48	10,00
M4 x 0,7	6,35	6,35	3,30
	8,73	8,73	5,60
	10,31	10,31	7,20
	11,91	11,91	8,80
	12,29	12,29	9,18
	13,48	13,48	10,00
M5 x 0,8	7,13	7,13	3,90
	11,12	11,12	6,10
	11,91	11,91	8,80
	13,48	13,48	10,30
M6 x 1,0	8,73	8,73	4,83
	9,53	9,53	5,63
	13,49	13,49	7,62
	15,87	15,87	9,53
	17,48	17,48	10,00
	18,26	18,26	11,57
	19,05	19,05	12,00
	20,80	20,80	13,59
M8 x 1,25	11,13	11,13	5,72
	11,91	11,91	6,49
	15,09	15,09	8,64
	18,24	18,24	11,55
	20,62	20,62	14,09
	22,23	22,23	15,74

(1) Todas as dimensões estão em milímetros e são referência, a menos que tenham tolerância.

Inserto Rosca Código	Inserto Comprimento Código	Hospedeiro Material	Pull-out (kN)	Torque-out (N-m)
M2	5,56	ABS	0,62–0,66	0,62–0,66
	5,56	Policarbonato	0,70–0,73	0,66–0,70
	8,38	ABS	0,64–0,67	0,64–0,68
	8,38	Policarbonato	0,71–0,74	0,67–0,72
M2.5	6,35	ABS	1,0 6 –1,11	0,64 – 0,70
	6,35	Policarbonato	1,12–1,17	0,73–0,77
	9,53	ABS	1,08–1,12	0,66–0,72
	9,53	Policarbonato	1,16–1,19	0,74–0,79
M3	7,13	ABS	1,06–1,11	0,64–0,70
	7,13	Policarbonato	1,12–1,17	0,73–0,77
	10,31	ABS	1,08–1,12	0,66–0,72
	10,31	Policarbonato	1,16–1,19	0,74–0,79
M4	8,73	ABS	2,31–2,35	1,59–1,69
	8,73	Policarbonato	2,38–2,42	1,74–1,81
	11,91	ABS	2,33–2,37	1,69–1,78
	11,91	Policarbonato	2,40–2,43	1,79–1,85
M5	11,12	ABS	2,77–2,82	5,87–6,44
	11,12	Policarbonato	2,84–2,88	6,32–6,66
	11,91	ABS	2,79–2,83	6,10–6,55
	11,91	Policarbonato	2,87–2,89	6,44–6,78
M6	13,49	ABS	3,98–4,04	11,6–12,2
M6	13,49	Policarbonato	4,05–4,12	12,0–12,5

(1) Todas as dimensões estão em milímetros e são referência, a menos que tenham tolerância.
