Tipo de ranura de tornillo
Tipo de ranura de tornillo | Descripción |
---|---|
PH | Rebajo en cruz |
SL | Ranurado |
General

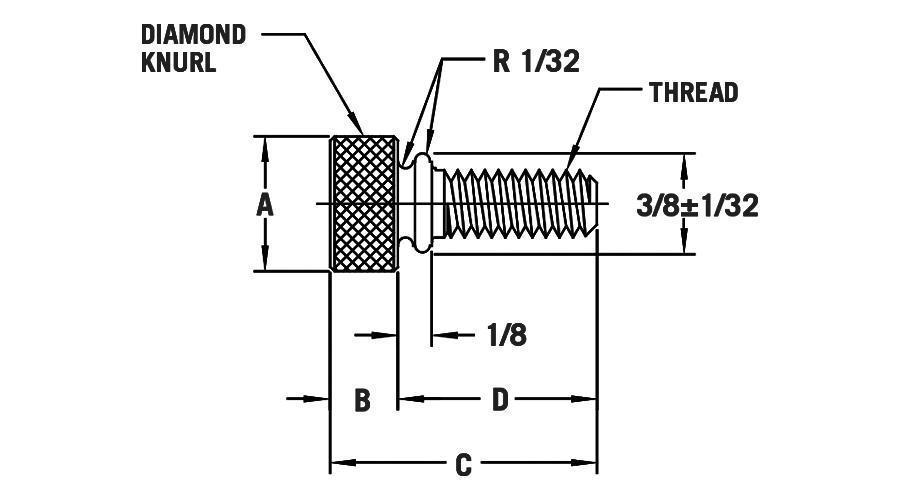

Rosca | A Diámetro de cabeza +.020 -.000 | B Altura de cabeza -.015 | C Longitud ±.015 | D Longitud de la rosca ±.010 |
---|---|---|---|---|
4-40 | 3/8 | 3/16 | 5/8 | 5/16 |
11/16 | 3/8 | |||
3/4 | 7/16 | |||
6-32 | 3/8 | 3/16 | 11/16 | 3/8 |
3/4 | 7/16 | |||
13/16 | 1/2 | |||
8-32 | 7/16 | 3/16 | 11/16 | 3/8 |
13/16 | 1/2 | |||
15/16 | 5/8 | |||
10-32 | 7/16 | 3/16 | 11/16 | 3/8 |
13/16 | 1/2 | |||
15/16 | 5/8 | |||
1/4-20 | 1/2 | 1/4 | 3/4 | 3/8 |
7/8 | 1/2 | |||
1 | 5/8 | |||
1-1/8 | 3/4 |
