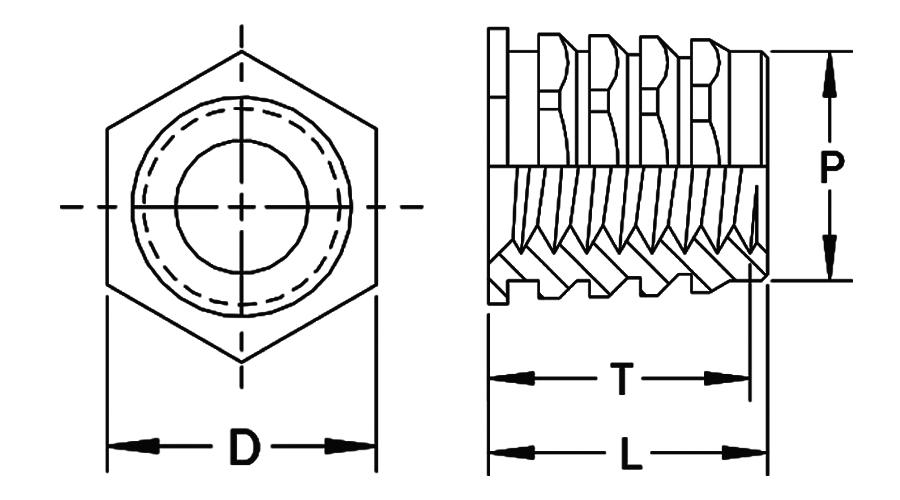

• 2D drawing of PHZ Press-in Hex Inserts with hexagonal design for press-in installation.
  • 2D drawing of PHZ Press-in Hex Inserts with hexagonal design for press-in installation.

Insertos de aleta de pressão PHZ

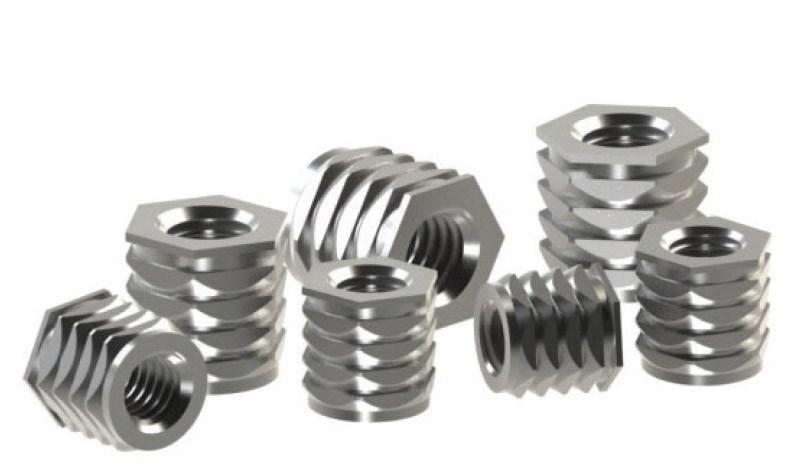

Recursos do inserto hexagonal de aleta de pressão

  • Instalação simples por pressão para a maioria dos termoplásticos.
  • As farpas hexagonais fornecem alta resistência de pull-out e torque-out.
  • Disponível em uma ampla variedade de tamanhos de rosca.

Loading Parts

Geral
Rosca do insertoCódigo da rosca do insertoComprimento (L) do inserto Máx.Código do comprimento do insertoSaliênciaLargura entre faces planas DDiâmetro piloto P Máx.Profundidade total da rosca T Mín. (2)
Diâmetro do furo B +0,003 –0,000Espessura da parede W Mín.
2-562560,2302300,1870,1570,1870,1860,212
4-404400,2302300,1870,1570,1870,1860,212
6-326320,2302300,1870,1570,1870,1860,212
8-328320,2652650,2500,1880,2500,2490,248
10-2410240,2652650,2500,1880,2500,2490,248
10-3210320,2652650,2500,1880,2500,2490,248
1/4-2025200,3153150,3120,2190,3120,3110,300
1/4–2825280,3153150,3120,2190,3120,3110,300
5/16–1831180,3653650,3750,2880,3750,3740,345
5/16–2431240,3653650,3750,2880,3750,3740,345
(1) Todas as dimensões estão em polegadas e são referência, a menos que tenham tolerância. (2) Embora a rosca seja rosqueada, o calibrador de rosca não pode passar da dimensão T.
Código da rosca do insertoMaterial da saliênciaInstalação (lbs)Pull–out (lbs)Torque-out (pol-lbs)
440ABS2251254
Policarbonato60028016
632ABS2251254
Policarbonato60028016
832ABS30013510
Policarbonato60038042
1024 1032ABS30013510
Policarbonato60038042
2520 2528ABS40023528
Policarbonato———
(1) Os dados de desempenho mostrados são apenas para referência. Variações na aplicação, tipo e tamanho do material da saliência e método de instalação afetarão as cargas. A PENCOM encoraja fortemente o teste na aplicação.
