General
Rosca | Código de rosca | A mín. (1) |
---|---|---|
M1.6 x 0.35 | M1.6 | 4.76 |
M2 x 0.4 | M2 | 4.76 |
M2.5 x 0.45 | M25 | 4.76 |
M3 x 0.5 | M3 | 6.35 |
M3.5 x 0.6 | M35 | 9.53 |
M4 x 0.7 | M4 | 11.10 |
M5 x 0.8 | M5 | 12.70 |
Estilo
Rosca | Código de material | |||
STL, AL, BRS | SS | |||
Estilo A | Estilo B | Estilo A | Estilo B | |
Longitud | ||||
M1.6 x 0.35 | Hasta 9.5 | Más de 9.5 | Hasta 6.4 | Más de 6.4 |
M2 x 0.4 | Hasta 9.5 | Más de 9.5 | Hasta 6.4 | Más de 6.4 |
M2.5 x 0.45 | Hasta 19.0 | Más de 19.0 | Hasta 16.0 | Más de 16.0 |
M3 x 0.5 | Hasta 25.0 | Más de 25.0 | Hasta 19.0 | Más de 19.0 |
Caña
Espesor del panel | S ±.008 | Código de longitud del vástago |
---|---|---|
0.8 | 1.9 | A |
1.6 | 2.7 | B |
2.4 | 3.4 | C |
3.2 | 4.2 | D |
4.8 | 5.8 | E |
6.4 | 7.4 | F |
Longitud
Longitud | L (Código de longitud) ±0.13 | ||
---|---|---|---|
3 | 3.00 | ||
4 | 4.00 | ||
5 | 5.00 | ||
6 | 6.00 | ||
7 | 7.00 | ||
8 | 8.00 | ||
9 | 9.00 | ||
10 | 10.00 | ||
11 | 11.00 | ||
12 | 12.00 | ||
13 | 13.00 | ||
14 | 14.00 | ||
15 | 15.00 | ||
16 | 16.00 | ||
17 | 17.00 | ||
18 | 18.00 | ||
19 | 19.00 | ||
20 | 20.00 | ||
21 | 21.00 | ||
22 | 22.00 | ||
23 | 23.00 | ||
24 | 24.00 | ||
25 | 25.00 |
Longitud | Número de pieza del yunque | Número de pieza del punzón de ensanchamiento | Número de pieza del punzón de abocardado |
---|---|---|---|
3-5 | TL1448 | TL1408 | TL1586 |
6-12 | TL1449 | TL1408 | TL1586 |
13-18 | TL1450 | TL1408 | TL1586 |
19-25 | TL1451 | TL1408 | TL1586 |

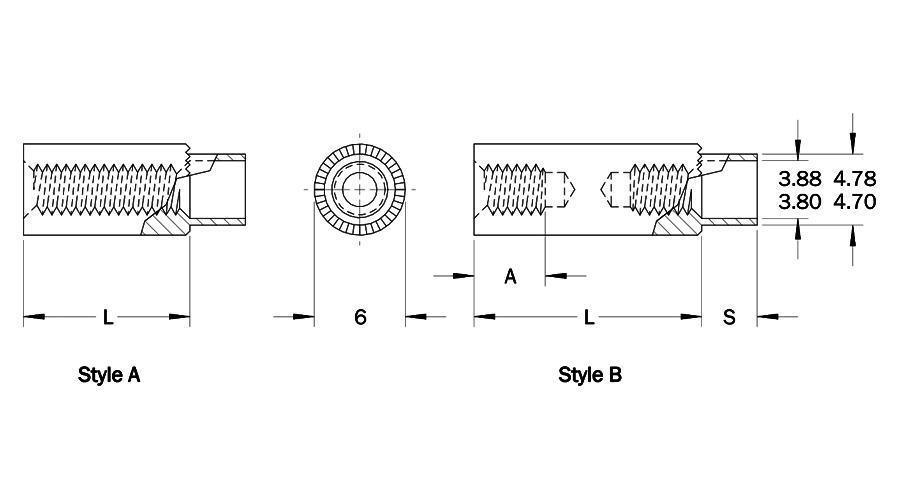

6 mm de ancho
Longitud | Número de pieza del yunque | Número de pieza del punzón de ensanchamiento | Número de pieza del punzón de abocardado |
---|---|---|---|
3-5 | TL1452 | TL1197 | TL1586 |
6-12 | TL1453 | TL1197 | TL1586 |
13-18 | TL1454 | TL1197 | TL1586 |
19-25 | TL1455 | TL1197 | TL1586 |

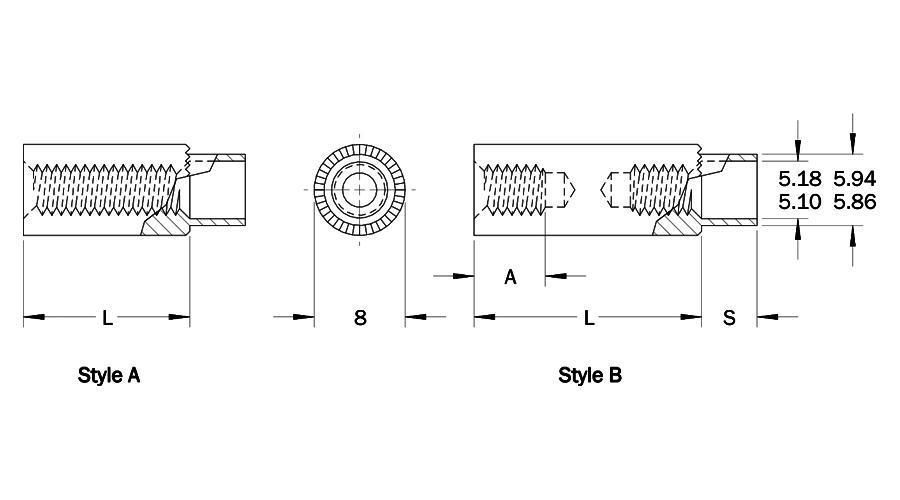

8 mm de ancho
Longitud | Número de pieza del yunque | Número de pieza del punzón de ensanchamiento | Número de pieza del punzón de abocardado |
---|---|---|---|
3-5 | TL1456 | TL1285 | TL1586 |
6-12 | TL1457 | TL1285 | TL1586 |
13-18 | TL1458 | TL1285 | TL1586 |
19-25 | TL1459 | TL1285 | TL1586 |
10 mm de ancho
Longitud | Número de pieza del yunque | Número de pieza del punzón de ensanchamiento | Número de pieza del punzón de abocardado |
---|---|---|---|
3-5 | TL1472 | TL1285 | TL1289 |
6-12 | TL1473 | TL1285 | TL1289 |
13-18 | TL1474 | TL1285 | TL1289 |
19-25 | TL1475 | TL1285 | TL1289 |
