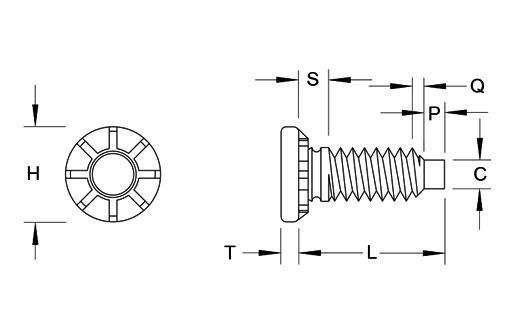

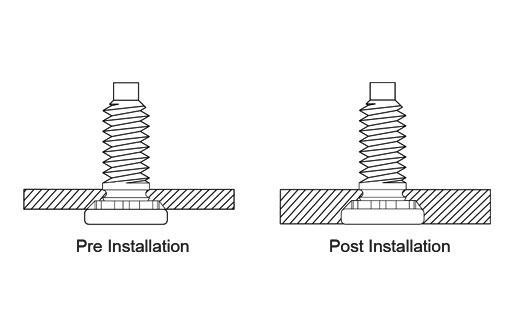

Rosca | Rosca Código | Espessura da chapa MÍN. | Tamanho do furo na chapa +0,005/–0,000 | Furo em peças fixas MÁX. | H ±0,01 | MÁX. S | MÁX. T | C ±0,005 | P ±0,010 | Comprimento de transição para rosca completa Q NOM | Dist. MÍN. C/L do furo até a borda |
---|---|---|---|---|---|---|---|---|---|---|---|
10 - 32 | 1032 | 0,050 | 0,190 | 0,250 | 0,300 | 0,105 | 0,040 | 0,138 | 0,065 | 0,098 | 0,415 |
1/4 - 20 | 0420 | 0,060 | 0,250 | 0,312 | 0,380 | 0,125 | 0,050 | 0,173 | 0,085 | 0,149 | 0,460 |
5/16 — 18 | 0518 | 0,075 | 0,312 | 0,375 | 0,480 | 0,140 | 0,070 | 0,228 | 0,105 | 0,164 | 0,500 |
3/8 — 16 | 0616 | 0,090 | 0,375 | 0,437 | 0,580 | 0,155 | 0,085 | 0,282 | 0,125 | 0,182 | 0,530 |
Comprimento (L) ±0,015 | ||||||
---|---|---|---|---|---|---|
0,500 | 0,750 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 |
