Geral

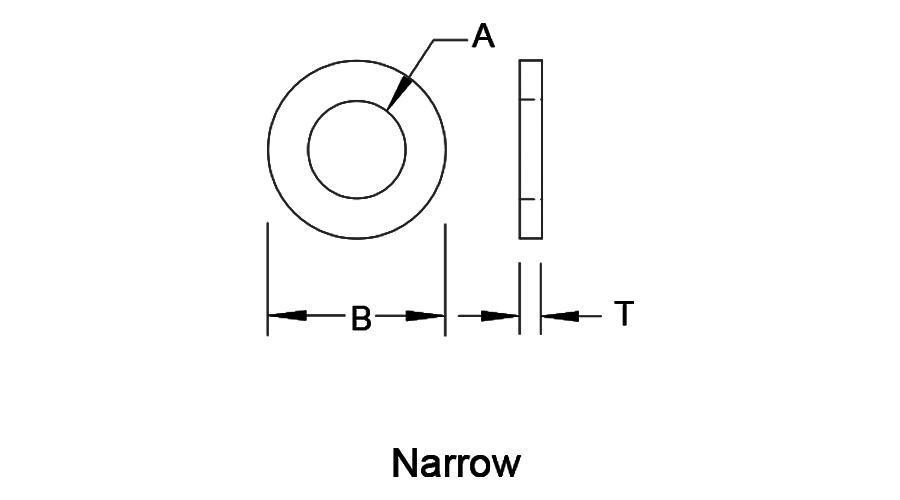

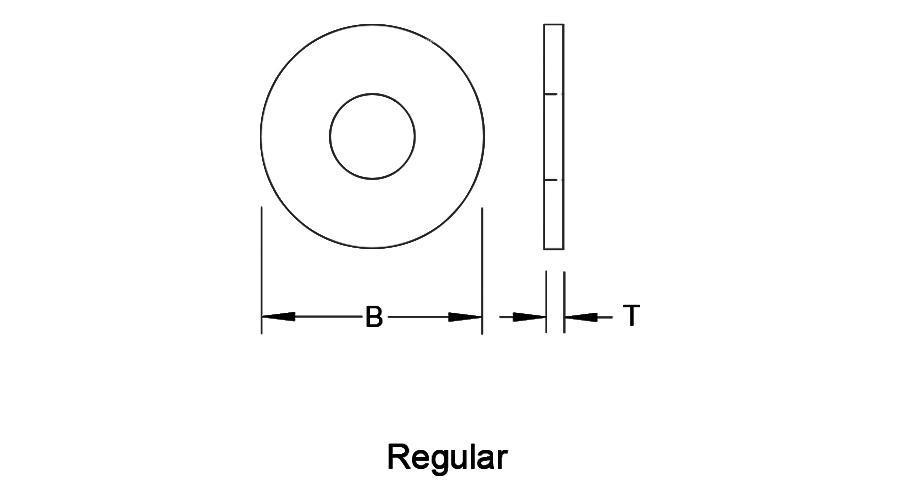

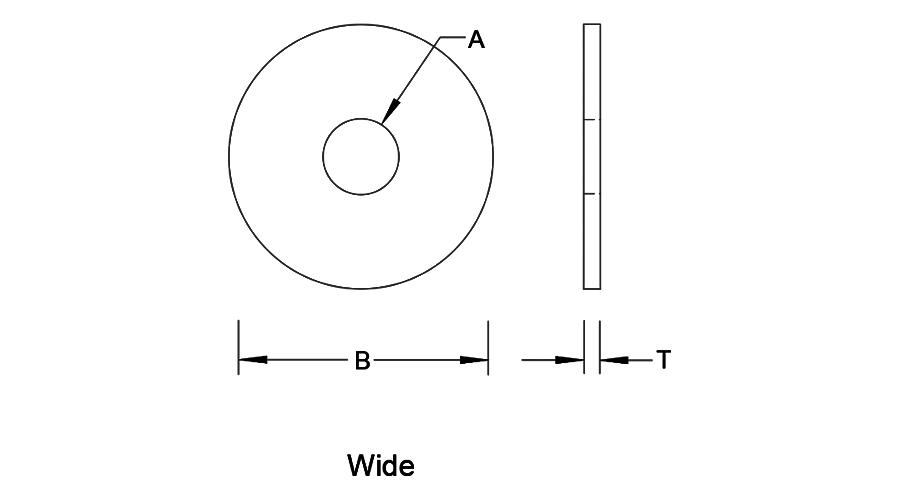

Tamanho nominal da arruela | Tipo | Código do tipo | Espessura T | Código de espessura | Diâmetro interno A | Código do diâmetro interno | Diâmetro externo B | Código do diâmetro externo |
---|---|---|---|---|---|---|---|---|
1,6 | Estreito Regular Largo | NAR REG LARGO | 0,70 / 0,50 0,70 / 0,50 0,90 / 0,60 | 0,60 0,60 0,75 | 2,09 / 1,95 2,09 / 1,95 2,09 / 1,95 | 2,02 2,02 2,02 | 4,00 / 3,70 5,00 / 4,70 6,00 / 5,70 | 3,85 4,85 5,85 |
2 | Estreito Regular Largo | NAR REG LARGO | 0,90 / 0,60 0,90 / 0,60 0,90 / 0,60 | 0,75 0,75 0,75 | 2,64 / 2,50 2,64 / 2,50 2,64 / 2,50 | 2,57 2,57 2,57 | 5,00 / 4,70 6,00 / 5,70 8,00 / 7,64 | 4,85 5,85 7,82 |
2,5 | Estreito Regular Largo | NAR REG LARGO | 0,90 / 0,60 0,90 / 0,60 1,20 / 0,80 | 0,75 0,75 1,00 | 3,14 / 3,00 3,14 / 3,00 3,14 / 3,00 | 3,07 3,07 3,07 | 6,00 / 5,70 8,00 / 7,64 10,00 / 9,64 | 5,85 7,82 9,82 |
3 | Estreito Regular Largo | NAR REG LARGO | 0,90 / 0,60 1,20 / 0,80 1,40 / 1,00 | 0,75 1,00 1,20 | 3,68 / 3,50 3,68 / 3,50 3,68 / 3,50 | 3,59 3,59 3,59 | 7,00 / 6,64 10,00 / 9,64 12,00 / 11,57 | 6,82 9,82 11,78 |
3,5 | Estreito Regular Largo | NAR REG LARGO | 1,20 / 0,80 1,40 / 1,00 1,75 / 1,20 | 1,00 1,20 1,47 | 4,18 / 4,00 4,18 / 4,00 4,18 / 4,00 | 4,09 4,09 4,09 | 9,00 / 8,64 10,00 / 9,64 15,00 / 14,57 | 8,82 9,82 14,78 |
4 | Estreito Regular Largo | NAR REG LARGO | 1,20 / 0,80 1,40 / 1,00 2,30 / 1,60 | 1,00 1,20 1,95 | 4,88 / 4,70 4,88 / 4,70 4,88 / 4,70 | 4,79 4,79 4,79 | 10,00 / 9,64 12,00 / 11,57 16,00 / 15,57 | 9,82 11,78 15,78 |
5 | Estreito Regular Largo | NAR REG LARGO | 1,40 / 1,00 1,75 / 1,20 2,30 / 1,60 | 1,20 1,47 1,95 | 5,78 / 5,50 5,78 / 5,50 5,78 / 5,50 | 5,64 5,64 5,64 | 11,00 / 10,57 15,00 / 14,57 20,00 / 19,48 | 10,78 14,78 19,47 |
6 | Estreito Regular Largo | NAR REG LARGO | 1,75 / 1,20 1,75 / 1,20 2,30 / 1,60 | 1,47 1,47 1,95 | 6,87 / 6,65 6,87 / 6,65 6,87 / 6,65 | 6,67 6,67 6,67 | 13,00 / 12,57 18,80 / 18,37 25,40 / 24,88 | 12,78 18,58 25,14 |
8 | Estreito Regular Largo | NAR REG LARGO | 2,30 / 1,60 2,30 / 1,60 2,80 / 2,00 | 1,95 1,95 2,40 | 9,12 / 8,90 9,12 / 8,90 9,12 / 8,90 | 9,01 9,01 9,01 | 18,80 / 18,37 25,40 / 24,48 32,00 / 31,38 | 18,58 24,93 31,69 |
10 | Estreito Regular Largo | NAR REG LARGO | 2,30 / 1,60 2,80 / 2,00 3,50 / 2,50 | 1,95 2,40 3,00 | 11,12 / 10,85 11,12 / 10,85 11,12 / 10,85 | 10,98 10,98 10,98 | 20,00 / 19,48 28,00 / 27,48 39,00 / 38,38 | 19,74 27,74 38,69 |
12 | Estreito Regular Largo | NAR REG LARGO | 2,80 / 2,00 3,50 / 2,50 3,50 / 2,50 | 2,40 3,00 3,00 | 13,57 / 13,30 13,57 / 13,30 13,57 / 13,30 | 13,43 13,43 13,43 | 25,40 / 24,88 34,00 / 33,38 44,00 / 43,38 | 25,14 33,69 43,69 |
14 | Estreito Regular Largo | NAR REG LARGO | 2,80 / 2,00 3,50 / 2,50 4,00 / 3,00 | 2,40 3,00 3,75 | 15,52 / 15,25 15,52 / 15,25 15,52 / 15,25 | 15,38 15,38 15,38 | 28,00 / 27,48 39,00 / 38,38 50,00 / 49,38 | 27,74 38,69 49,69 |
16 | Estreito Regular Largo | NAR REG LARGO | 3,50 / 2,50 4,00 / 3,00 4,60 / 3,50 | 3,00 3,75 4,05 | 17,52 / 17,25 17,52 / 17,25 17,52 / 17,25 | 17,39 17,39 17,39 | 32,00 / 31,38 44,00 / 43,38 56,00 / 54,80 | 31,69 43,69 55,40 |
20 | Estreito Regular Largo | NAR REG LARGO | 4,00 / 3,00 4,60 / 3,50 5,10 / 4,00 | 3,75 4,05 4,55 | 22,32 / 21,80 22,32 / 21,80 22,32 / 21,80 | 22,06 22,06 22,06 | 39,00 / 38,38 50,00 / 49,38 66,00 / 64,80 | 38,69 49,69 65,40 |
