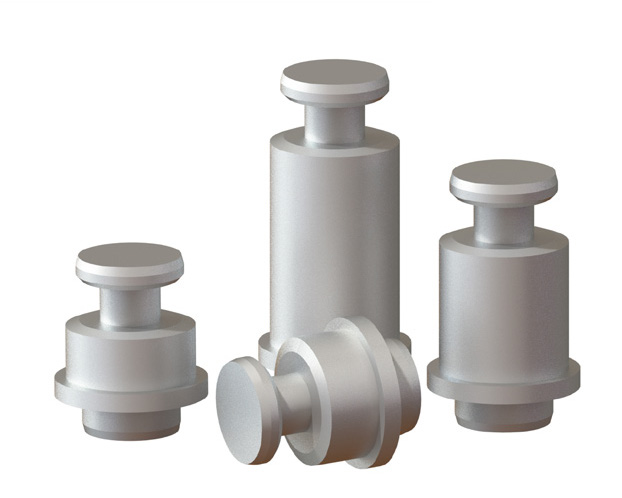

Separadores roscados Key-Loc™ de montaje en superficie TJU


Descargar PDF

Loading Parts

General

(Todas las dimensiones se muestran en milímetros)

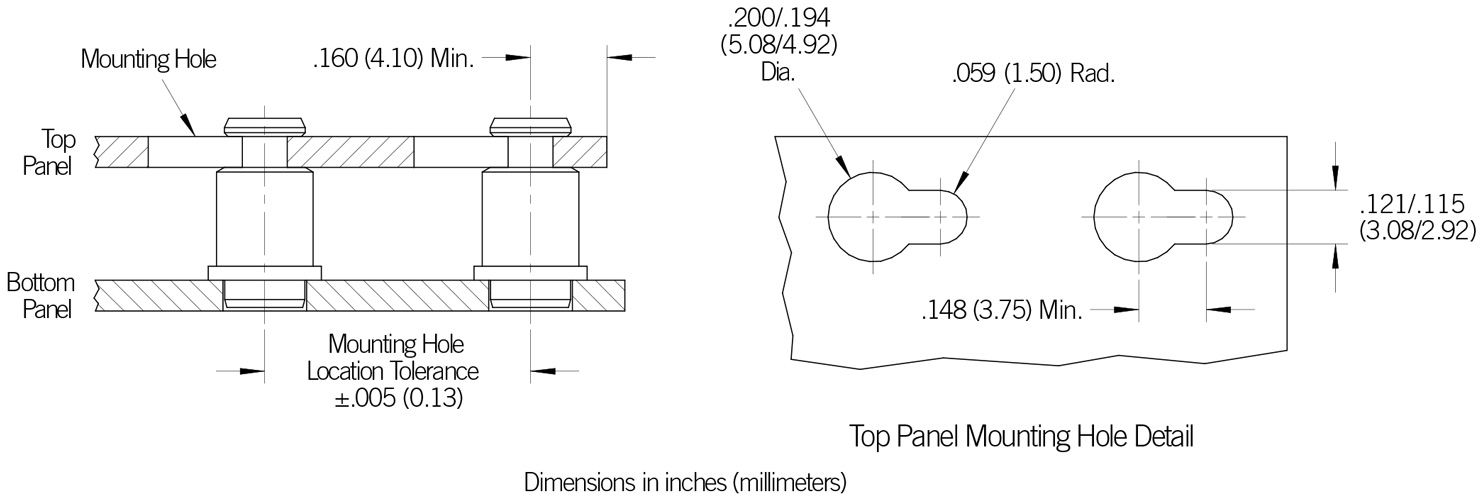

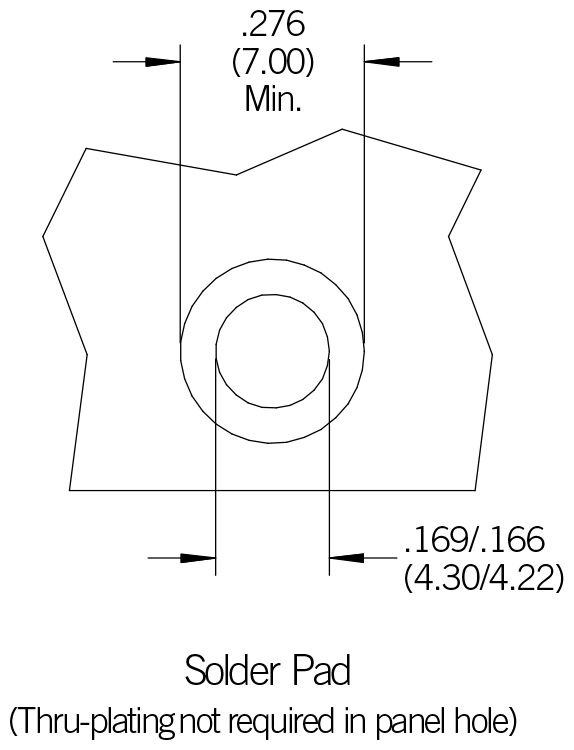

Panel superior Código de espesorEspesor del panel superiorPanel superior principalEspesor mínimo del panel superiorPanel inferior principalPanel inferior Diámetro del orificioSM Máximo
1.521.45-1.62Cualquiera1.53Placa de circuito impreso4.22-4.301.65-1.812.75
2.292.22-2.39Cualquiera1.53Placa de circuito impreso4.22-4.302.41-2.573.51

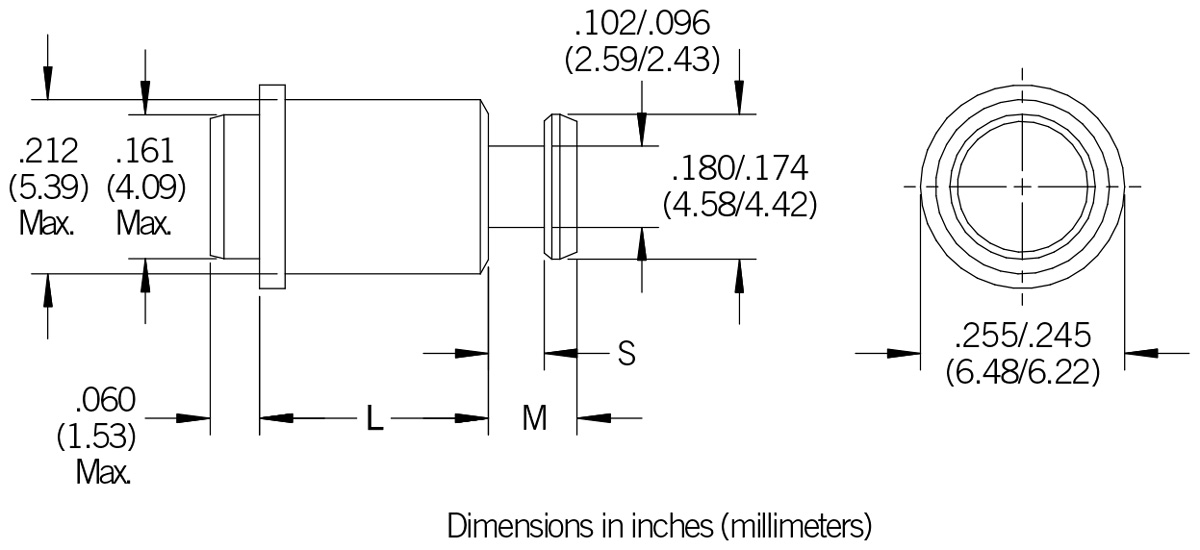

Longitud

(Todas las dimensiones se muestran en milímetros)
L (Longitud) ±0.13
346810

Datos del carrete

(Todas las dimensiones se muestran en milímetros)
LongitudPiezas por carrete/paso
3640/12
4540/12
6300/16
8260/16
10220/16
(1) Piezas empaquetadas en cinta de 9.45" (240 mm) de ancho en carretes reciclables de 13" (330 mm) que cumplen con EIA-481.
