Inserções termofixas guarnecidas TSZS

Características

  • Instalação simples por pressão.
  • Os serrilhados helicoidais afiados perfuram materiais termofixos para fornecer alta resistência ao torque-out.
  • Design autoalinhável.
  • Disponível em uma ampla variedade de tamanhos de rosca comprimentos de pinos roscados e opções.

Loading Parts

Geral

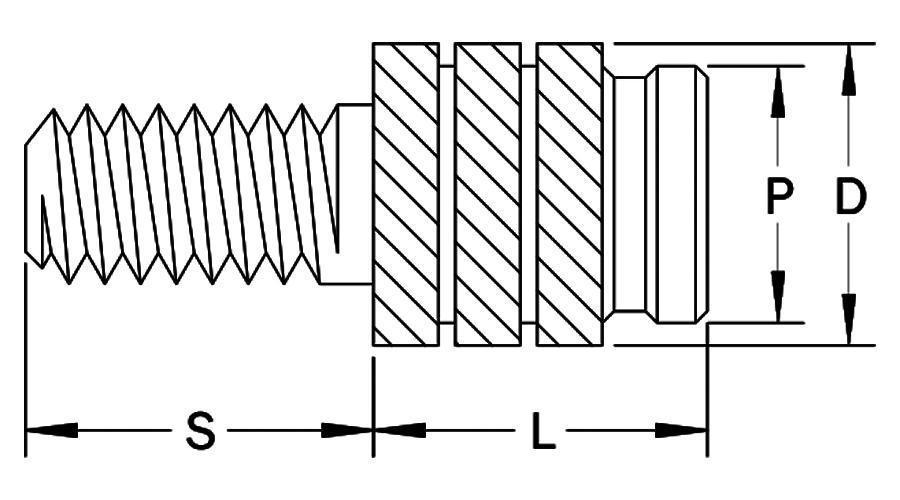

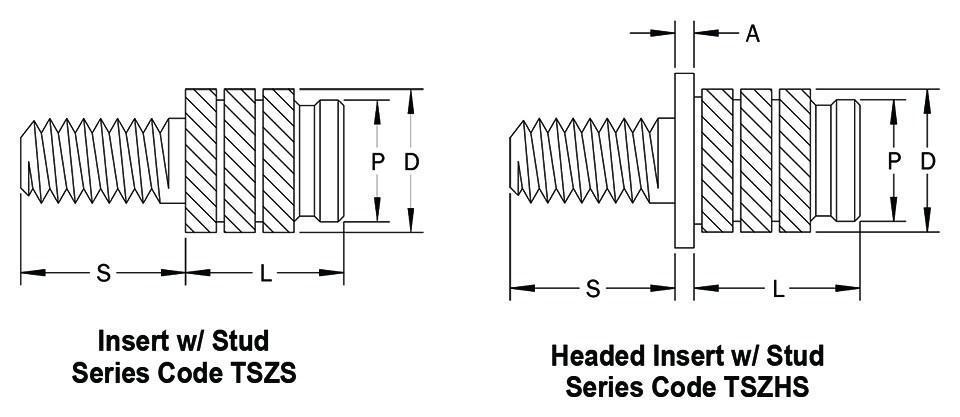

Rosca do insertoCódigo da rosca do insertoComprimento L do insertoCódigo do comprimento do insertoSaliênciaEspessura da cabeça ADiâmetro da cabeça CDiâmetro do inserto DDiâmetro piloto P
Diâmetro do furo B +0,10 –0,00Espessura da parede W Mín.
M2 x 0,4M24,104,103,101,600,514,803,303,00
M2.5 x 0,45M2.55,305,303,802,000,585,504,203,70
M3 x 0.5M35,305,303,802,000,585,504,203,70
M3.5 x 0,6M3.56,306,304,602,500,746,405,004,50
M4 x 0,7M47,407,405,402,500,897,105,805,30
M5 x 0,8M58,308,306,202,501,077,906,606,10
M6 x 1,0M69,209,207,802,801,329,508,207,70
M8 x 1,25M89,209,209,303,801,3211,109,709,30
M10 x 1,5M109,209,2012,305,001,5714,0012,7012,20
(1) todas as dimensões estão em milímetros e são referência, a menos que tenham tolerância
Comprimento do pino roscado
Rosca do pino roscadoCódigo do rosca do pino roscadoDiâmetro do inserto DS – Comprimento do pino roscado
5,006,008,0010,0012,0014,0016,0018,0020,0025,00
Código do comprimento do pino roscado
M2 x 0,4M23,305,006,008,00———————
M2.5 x 0,45M2.54,205,006,008,0010,00——————
M3 x 0.5M34,205,006,008,0010,0012,00—————
M3.5 x 0,6M3.55,005,006,008,0010,0012,0014,00————
M4 x 0,7M45,805,006,008,0010,0012,0014,0016,00———
M5 x 0,8M56,605,006,008,0010,0012,0014,0016,0018,0020,00—
M6 x 1,0M68,20—6,008,0010,0012,0014,0016,0018,0020,0025,00
M8 x 1,25M89,70——8,0010,0012,0014,0016,0018,0020,0025,00
M10 x 1,5M1012,70———10,0012,0014,0016,0018,0020,0025,00
(1) todas as dimensões estão em milímetros e são referência, a menos que tenham tolerância. (2) Comprimentos personalizados disponíveis mediante solicitação.
Recomendação de design de saliência
O TSZ Thermoset Zert foi projetado para instalação em um furo reto com um cone de 1° inclusivo. A parte superior do furo não deve ser escareada, pois isso diminuirá o desempenho do inserto. O tamanho de furo recomendado se aplica no ponto alcançado pela parte inferior do inserto. Os furos moldados devem ser usados sempre que possível, pois os furos perfurados podem resultar em desempenho reduzido. As espessuras mínimas da parede da saliência mostradas são para referência e podem variar dependendo do tipo de plástico.
Instalação
Pressione o inserto na saliência usando uma ação de compressão, nunca um golpe de martelo. Permita que o inserto gire na direção do serrilhado durante a instalação usando uma punção com uma face polida ou rolamento axial. Certifique-se de que o inserto mantenha o alinhamento axial durante a instalação para evitar a inclinação, o que induzirá cargas laterais na saliência. Os furos superdimensionados da saliência enfraquecem as características de autoalinhamento do inserto, causando cargas laterais que podem levar a possíveis rachaduras na saliência.
