Miniatura TT e proximidade da borda

Características

  • Empilhe com precisão os painéis de acoplamento em espaços limitados e aplicações próximas à borda.
  • O design autocravante fornece instalação simples e permanente em chapas de alumínio, aço-carbono e aço inoxidável.
  • Tamanhos personalizados disponíveis por solicitação.
Download PDF

Loading Parts

Geral

Rosca Código da rosca Chapa C Máx. D Mín. H Nom.
Espessura mínima Tamanho do furo Distância mínima do centro do furo até a borda
0-80 (1) 080 0,012 0,095-0,097 0,090 0,094 0,125 0,125
2-56 (1) 256 0,012 0,125-0,127 0,120 0,124 0,200 0,156
4.256 0,037 0,166-0,169 0,126 0,165 0,194
4-40 (1) 440 0,037 0,166-0,169 0,126 0,165 0,220 0,194
(1) Roscas unificadas de acordo com ASME B1.1, 2B.

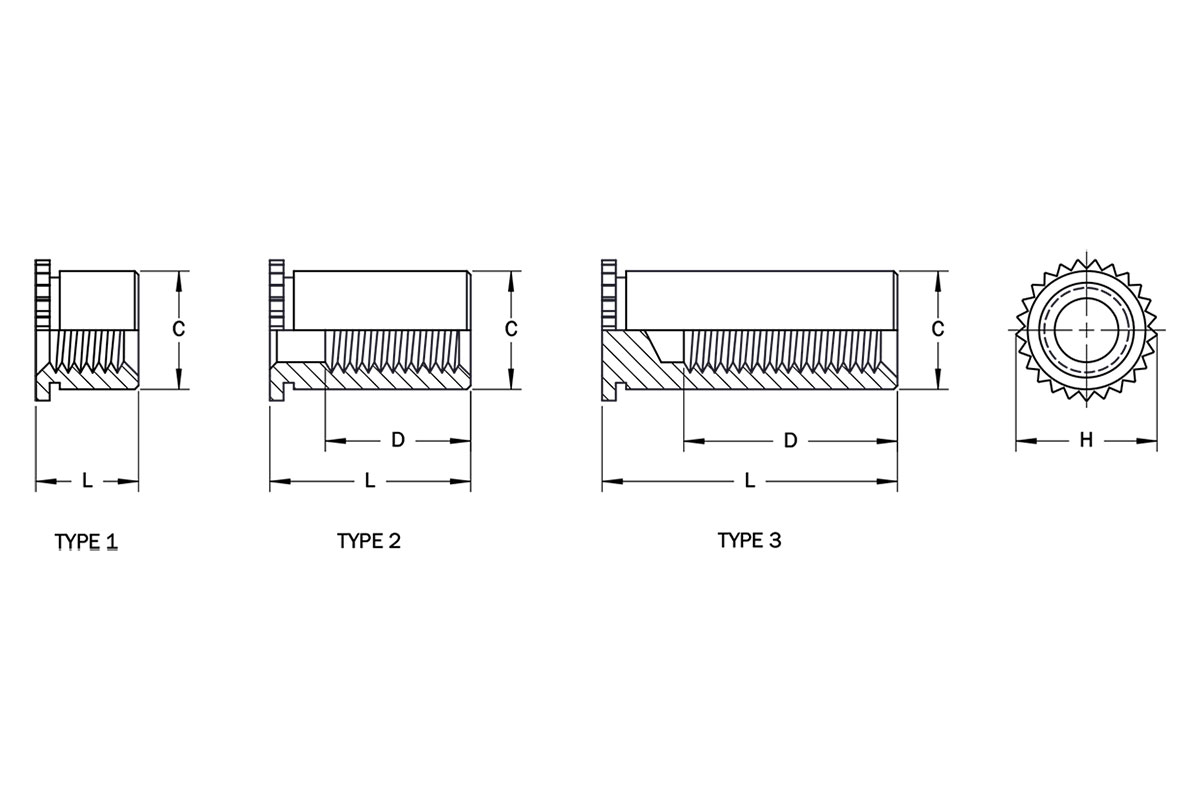

Comprimento

Código da rosca Código do comprimento / Comprimento
0,094 0,125 0,187 0,250 0,275 0,312 0,375
080 0,091-0,096 (1) 0,122-0,127 (1) 0,184-0,189 (1) 0,247-0,252 (2) 0,272-0,277 (2) 0,309-0,314 (2) 0,372-0,377 (3)
256 0,091-0,096 (1) 0,122-0,127 (1) 0,184-0,189 (1) 0,247-0,252 (1) 0,272-0,277 (2) 0,309-0,314 (2) 0,372-0,377 (2)
4.256 0,089-0,096 (1) 0,120-0,127 (1) 0,182-0,189 (1) 0,245-0,252 (1) 0,270-0,277 (2) 0,307-0,314 (2) 0,370-0,377 (2)
440 0,089-0,096 (1) 0,120-0,127 (1) 0,182-0,189 (1) 0,245-0,252 (1) 0,270-0,277 (1) 0,307-0,314 (2) 0,370-0,377 (2)
080 0,434-0,439 (3) – – – – –
Código da rosca Código do comprimento / Comprimento
0,437 0,500 0,562 0,625 0,687 0,750
256 0,434-0,439 (3) 0,497-0,502 (3) 0,559-0,564 (3) 0,622-0,627 (3) – –
4.256 0,432-0,439 (3) 0,495-0,502 (3) 0,557-0,564 (3) 0,620-0,627 (3) 0,682-0,689 (3) 0,745-0,752 (3)
440 0,432-0,439 (2) 0,495-0,502 (3) 0,557-0,564 (3) 0,620-0,627 (3) 0,682-0,689 (3) 0,745-0,752 (3)
(1) Tipo 1 (2) Tipo 2 (3) Tipo 3

Material e acabamento

Código do material Descrição do material Código de acabamento Descrição do acabamento Para uso na dureza da chapa
HRB 70 Máx. HRB 80 Máx. HRB 88 Máx.
ST (1) Aço-carbono 1215 tratado termicamente Z Zinco (SC1) com cromato claro do tipo III de acordo com ASTM B633 •
SS Aço inoxidável da série 300 P Passivado e/ou testado de acordo com ASTM A967 •
S4 (2) Aço inoxidável da série 400 tratado termicamente P Passivado e/ou testado de acordo com ASTM A967 •
(1)Código de material ST não disponível para diâmetros máximos de corpo do separador de 0,094” (2,39 mm) e 0,124” (3,16 mm). (2)Código de material S4 não disponível para diâmetro máximo do corpo do separador de 0,165” (4,20mm).

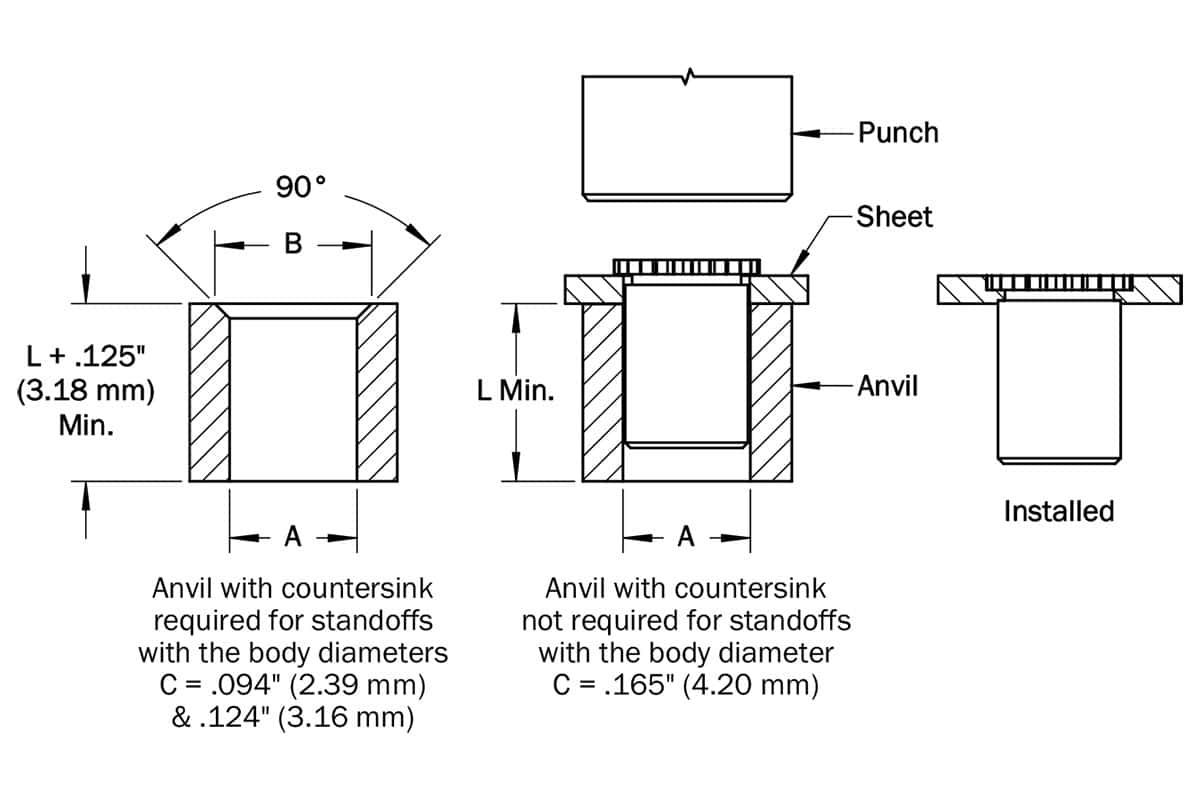

Instalação

  1. Prepare o orifício de montagem de tamanho correto na chapa. Não rebarbe as bordas.
  2. Insira o separador através do furo na chapa e na bigorna conforme mostrado.
  3. Aperte a chapa e a cabeça do separador entre as superfícies paralelas do punção e da bigorna. Use apenas pressão suficiente para assentar a cabeça do separador alinhada com a chapa.
  4. Bigorna com escareado é necessária para separador com diâmetros máximos do corpo.
  5. Para instalação em aço inoxidável, a chapa deve ser recozida e evitar a instalação de separador ao lado de curvas ou outras áreas altamente trabalhadas a frio. O diâmetro de punção do furo não deve ser superior a 0,001" (0,025 mm) acima do diâmetro mínimo recomendado do furo de montagem e mantido afiado para minimizar o endurecimento do trabalho ao redor do furo.

Dimensões da bigorna e do punção

Dimensão C máx. do separador A B Número da peça da bigorna Número da peça do punção
0,094 0,112-0,114 0,097-0,099 TL1268 TL1287
0,124 0,142-0,144 0,127-0,129 TL1269 TL1287
0,165 – 0,169-0,172 TL1087 TL1287

Desempenho

Código da rosca Padrão Matl. Código Espessura da chapa de teste Material da chapa de teste
5052-H34 Alumínio Aço laminado a frio Aço inoxidável da série 300
Instalação (lbs) Push-out (lbs) Torque-out (pol-lbs) (2) Pull-thru (lbs) (2) Instalação (lbs) Push-out (lbs) Torque-out (pol-lbs) (2) Pull-thru (lbs) (2) Instalação (lbs) Push-out (lbs) Torque-out (pol-lbs) (2) Pull-thru (lbs) (2)
080 SS 0,013 – – – – 900 20 1,2 40 (3) (3) (3) (3)
0,017 600 20 1,2 40 1.000 35 1,6 74 (3) (3) (3) (3)
S4 0,013 – – – – – – – – 2.500 33 1,3 78
0,017 – – – – – – – – 2.500 45 2,2 78
256 SS 0,013 – – – – 1.000 25 2,0 45 (3) (3) (3) (3)
0,017 700 25 2,0 45 1.100 40 2,5 85 (3) (3) (3) (3)
S4 0,013 – – – – – – – – 2.500 33 2,2 110
0,017 – – – – – – – – 2.500 45 2,6 110
4.256 440 ST 0,040 700 50 10 320 1.100 75 10 357 (3) (3) (3) (3)
SS 0,040 700 50 10 320 1.100 75 10 357 (3) (3) (3) (3)
(1) Os dados de desempenho representam o resultado médio quando todas as especificações de instalação são rigorosamente seguidas. Variações no tamanho do furo do painel, na espessura, no material e no método de instalação afetarão as cargas. A PENCOM encoraja fortemente o teste na aplicação. (2) O desempenho de torque-out e pull-thru pode variar dependendo da resistência e do tipo de parafuso que está sendo usado. (3) Não recomendado.
