Separadores de montagem superficial TCU

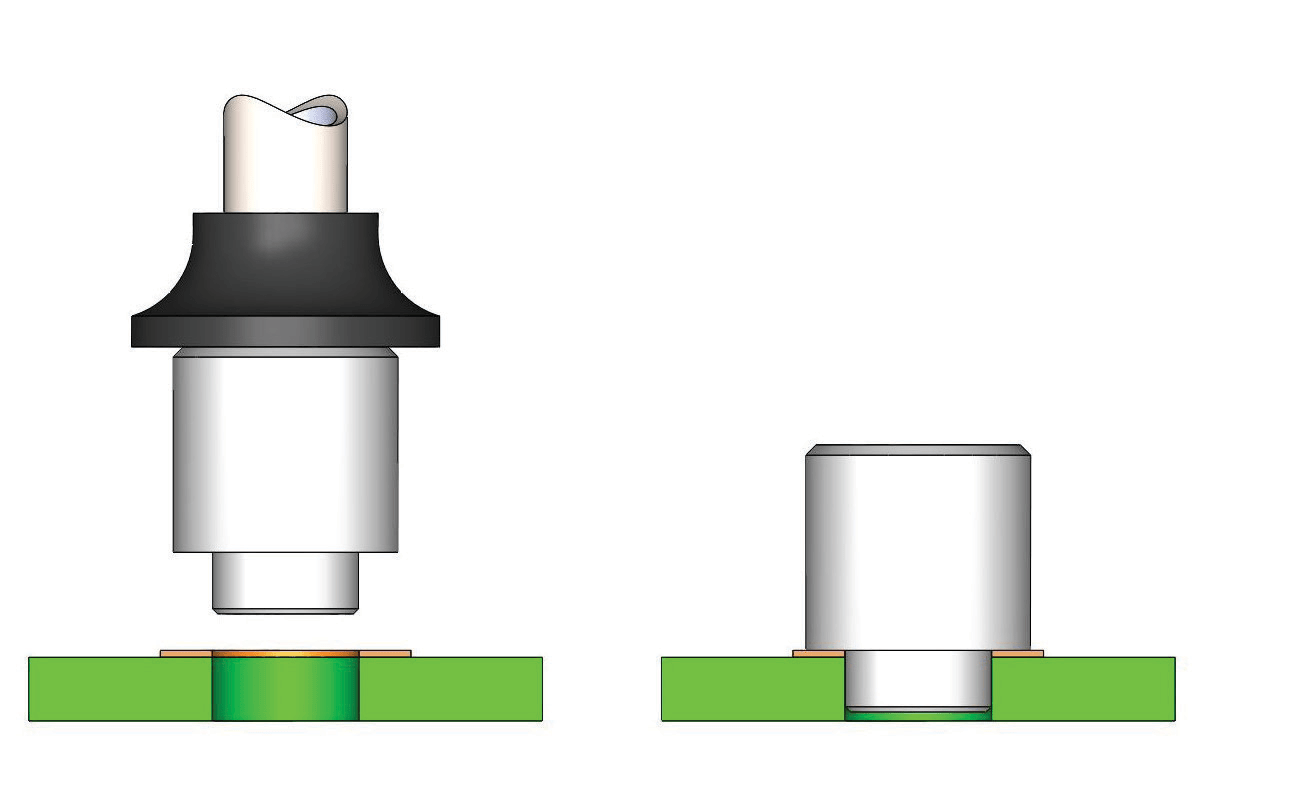

  • Separadores rosqueados instalados em placas de circuito impresso ao mesmo tempo e com método de outros componentes de tecnologia de montagem superficial (SMT, na sigla em inglês).
  • Reduza o manuseio secundário de placas de circuito impresso que podem levar a possíveis danos.
  • Embalado em fita e bobina de acordo com o equipamento de instalação SMT automatizado padrão.
  • Disponível em uma ampla variedade de tamanhos e comprimentos de rosca.
Download PDF

Loading Parts

Geral

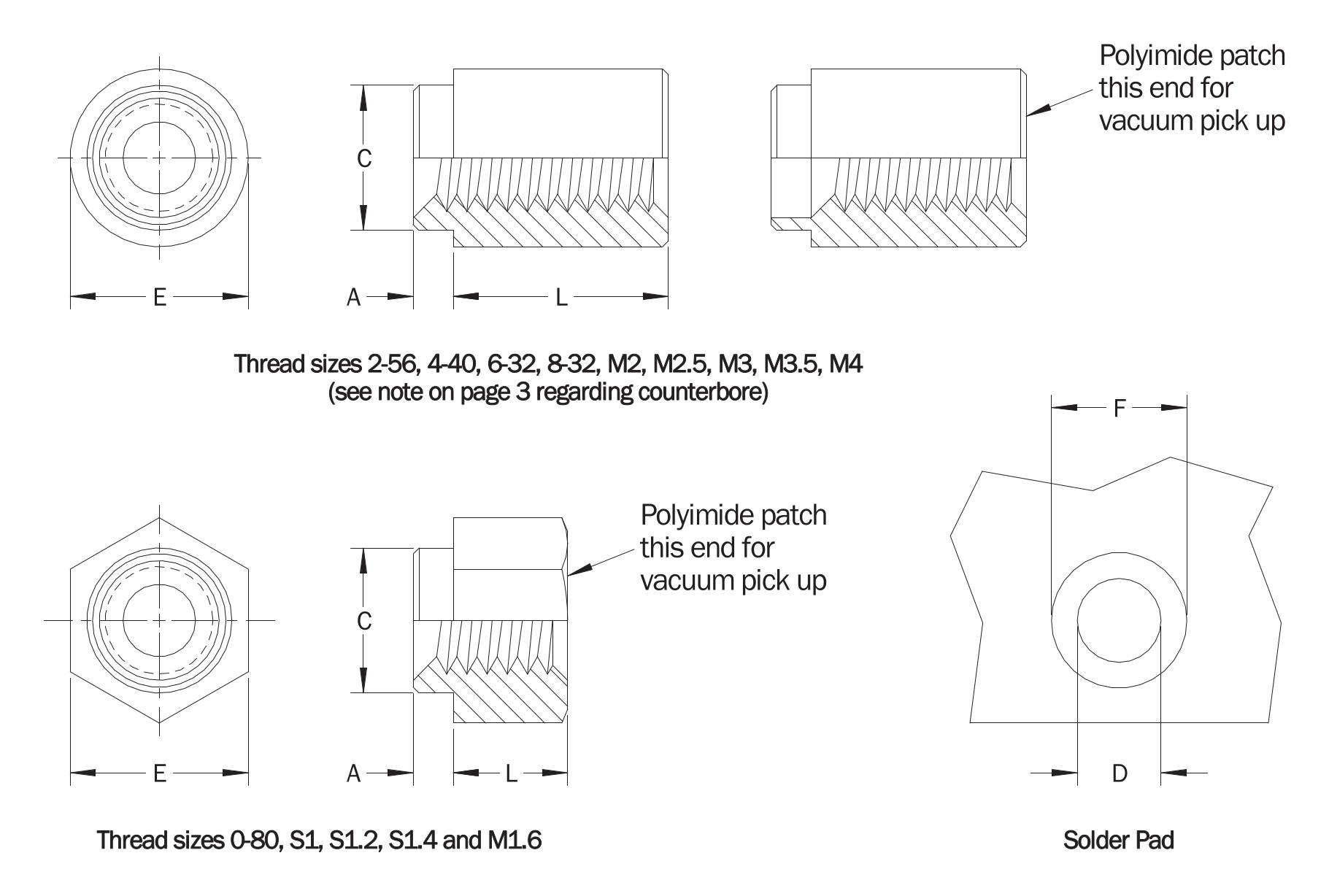

Rosca Código da rosca Mín. Espessura Tamanho do furo +0,003 -0,000 2 Mín. Diâm. mín. da almofada de solda A. Máx. C. Máx. E. +0,005
0-80 080 0,020 0,098 0,165 0,019 0,095 0,125
2-56 256 0,060 0,147 0,244 0,060 0,142 0,219
4-40 440 0,060 0,166 0,244 0,060 0,161 0,219
6-32 632 0,060 0,213 0,306 0,060 0,208 0,281
8-32 832 0,060 0,250 0,369 0,060 0,245 0,344
Comprimento
Rosca Comprimento (L) +0,005
0-80 0,062 0,125 -- --
2-56 0,062 0,125 0,2501 0,3751
4-40 0,062 0,125 1 0,250 1 0,375
6-32 0,062 0,125 0,2501 0,3751
8-32 0,062 0,125 1 0,250 1 0,375
Material
Código do material Descrição do material Descrição do acabamento
BR Latão Estanho fosco galvanizado conforme ASTM B545, Classe A com revestimento conservante transparente, recozido
ST Aço-carbono Estanho fosco galvanizado conforme ASTM B545, Classe A com revestimento conservante transparente, recozido

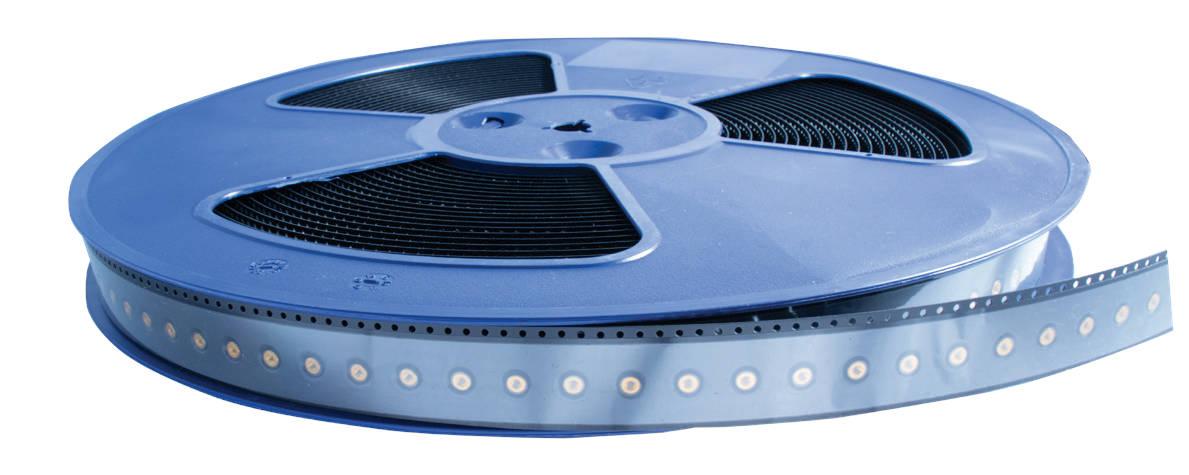

Dados do carretel
Rosca Comprimento
0,062 0,125 0,250 0,375
Peças por carretel/inclinação
0-80 3.500/0,315 2.000/0,315 -- --
2-56 1.500/0,472 1.000/0,472 650/0,472 300/0,630
4-40 1.500/0,472 1.000/0,472 650/0,472 300/0,630
6-32 1.500/0,472 1.000/0,472 650/0,472 300/0,630
8-32 1.100/0,630 800/0,630 500/0,630 300/0,630
  1. Peças embaladas em fita de 0,945 " (24 mm) de largura em bobinas recicláveis de 13" (330 mm) em conformidade com a EIA-481.
  2. Peças disponíveis a granel sem adesivo de poliimida mediante solicitação especial.
