Geral

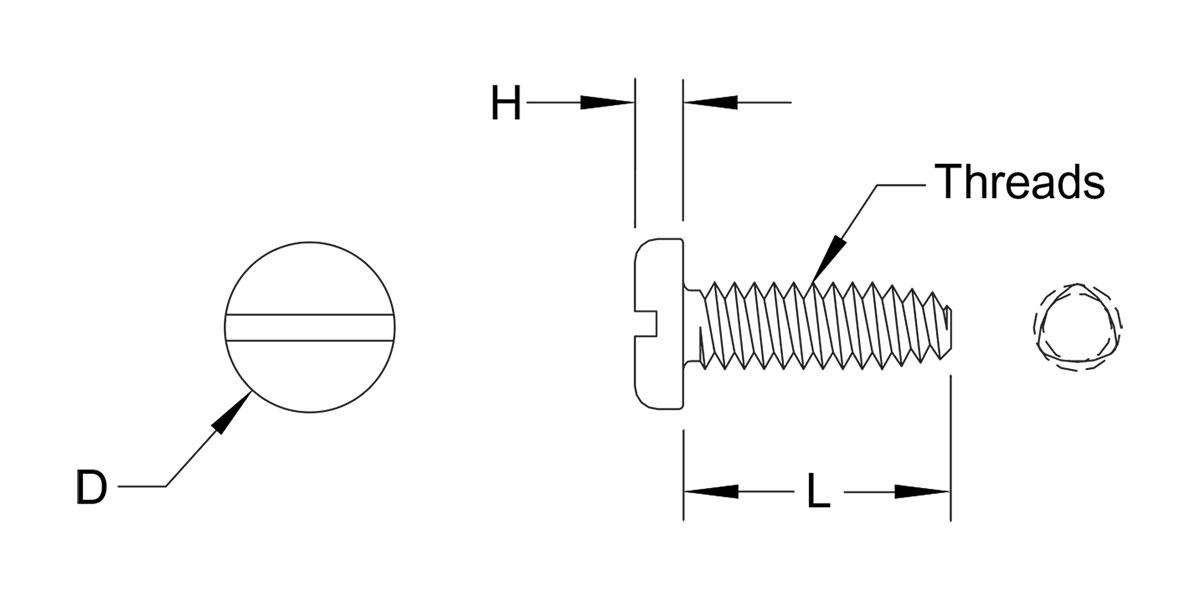

| Rosca | Altura H | Diâmetro da cabeça D |
|---|---|---|
| M2 x 0,4 | 1,3 / 1,1 | 4,0 / 3,7 |
| M2.5 x 0,45 | 1,5 / 1,3 | 5,0 / 4,7 |
| M3 x 0.5 | 1,8 / 1,6 | 5,6 / 5,3 |
| M3.5 x 0,6 | 2,1 / 1,9 | 7,0 / 6,6 |
| M4 x 0,7 | 2,4 / 2,2 | 8,0 / 7,6 |
| M5 x 0,8 | 3,0 / 2,7 | 9,5 / 9,1 |
| M6 x 1 | 3,6 / 3,3 | 12,0 / 11,5 |
| M8 x 1,25 | 4,8 / 4,5 | 16,0 / 15,5 |
| M10 x 1,5 | 6,0 / 5,7 | 20,0 / 19,4 |
Material
| Material | Descrição |
|---|---|
| STL | Aço de baixo carbono |
| SS | Aço inoxidável 18 - 8 |
Acabamento
| Acabamento | Descrição |
|---|---|
| Z - BLK | Zinco preto |
| Z | Zinco claro |
Motriz
| Motriz | Descrição |
|---|---|
| SL | Ranhurado |
Comprimento
| Comprimento | L |
|---|---|
| 4 | 4,0 / 3,2 |
| 5 | 5,0 / 4,2 |
| 6 | 6,0 / 5,2 |
| 8 | 8,0 / 7,2 |
| 10 | 10,0 / 9,2 |
| 12 | 12,0 / 11,2 |
| 16 | 16,0 / 15,2 |
| 20 | 20,0 / 19,2 |
| 25 | 25,0 / 23,8 |
| 30 | 30,0 / 28,8 |
| 35 | 35,0 / 33,8 |
| 40 | 40,0 / 38,8 |
| 45 | 45,0 / 43,5 |
