Geral

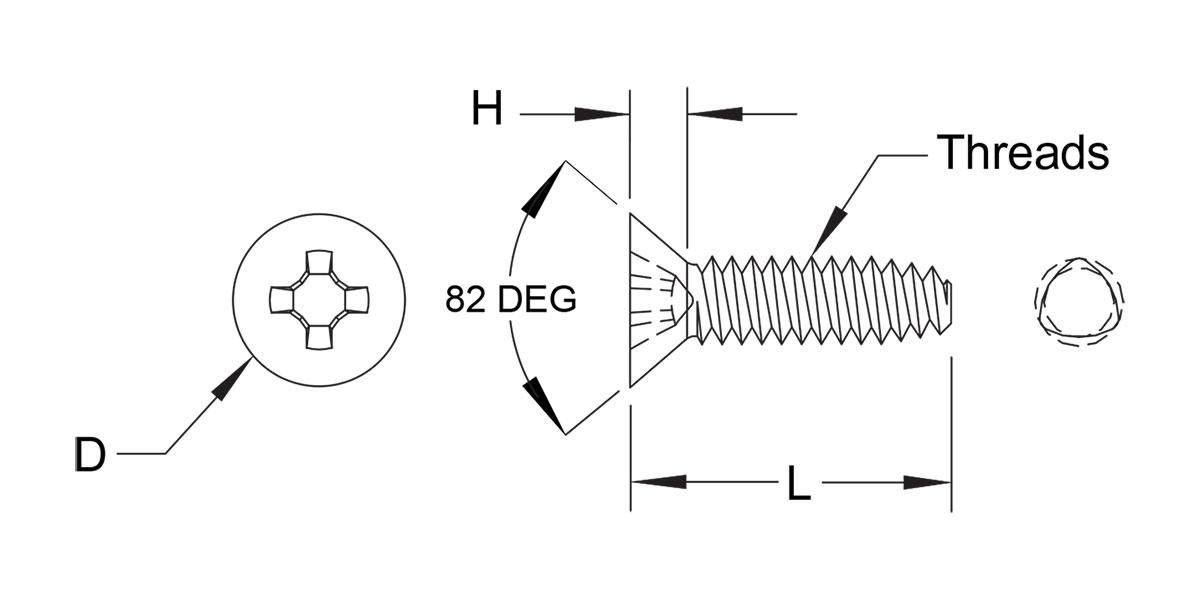

| Rosca | REF Altura H | Diâmetro da cabeça D | Ranhura cruzada | Seis lóbulos |
|---|---|---|---|---|
| 2 - 56 | 0,051 | 0,162 / 0,144 | 1 | T8 |
| 4 - 40 | 0,067 | 0,212 / 0,191 | 1 | T10 |
| 6 - 32 | 0,083 | 0,262 / 238 | 2 | T15 |
| 8 - 32 | 0,100 | 0,312 / 0,285 | 2 | T20 |
| 10 - 32 | 0,116 | 0,362 / 0,333 | 2 | T25 |
| 1/4 - 20 | 0,153 | 0,477 / 0,442 | 3 | T30 |
Material
| Material | Descrição |
|---|---|
| STL | Aço de baixo carbono |
| SS | Aço inoxidável 18 - 8 |
Acabamento
| Acabamento | Descrição |
|---|---|
| Z - BLK | Zinco preto |
| Z | Zinco claro |
Motriz
| Motriz | Descrição |
|---|---|
| PH | Ranhura cruzada |
| TX | Seis lóbulos |
| SL | Ranhurada |
Comprimento
| Comprimento | L |
|---|---|
| 3/16 | 0,187 / 0,167 |
| 1/4 | 0,250 / 0,230 |
| 5/16 | 0,313 / 0,293 |
| 3/8 | 0,375 / 0,355 |
| 7/16 | 0,438 / 0,418 |
| 1/2 | 0,500 / 0,480 |
| 9/16 | 0,563 / 0,533 |
| 5/8 | 0,625 / 0,595 |
| 3/4 | 0,750 / 0,720 |
| 7/8 | 0,875 / 0,845 |
| 1 | 1,000 / 0,970 |
| 1,25 | 1,250 / 1,190 |
| 1,5 | 1,500 / 1,440 |
| 1,75 | 1,750 / 1,690 |
| 2 | 2,000 / 1,940 |
