HST Hex Female-Female Standoffs

Inch

Also Available in Metric
Download PDF

Loading Parts

General
Thread Thread Code A Min.
0-80 080 .187
2-56 256 .187
4-40 440 .250
6-32 632 .375
8-32 832 .437
10-32 1032 .500
12-24 1224 .500
1/4-20 2520 .625
5/16-18 3118 .625
3/8-16 3716 .625
7/16-14 4314 .625

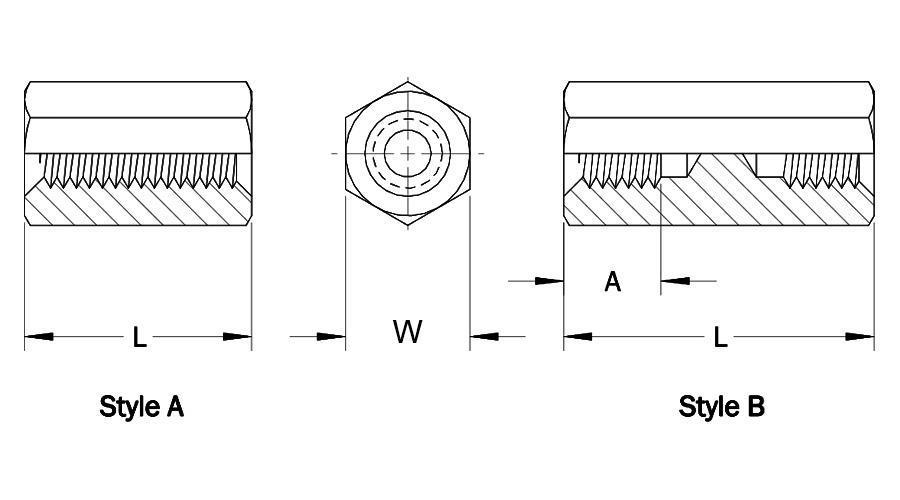

Style
Thread Material Code
STL, AL, BRS, NYV0, NYV2 SS
Style A Style B Style A Style B
Length
0-80 Thru 3/8 Over 3/8 Thru 1/4 Over 1/4
2-56 Thru 3/4 Over 3/4 Thru 5/8 Over 5/8
4-40 Thru 1 Over 1 Thru 3/4 Over 3/4
6-32 Thru 1 Over 1 Thru 1 Over 1
8-32 Thru 1 Over 1 Thru 1 Over 1
10-32 Thru 1-1/8 Over 1-1/8 Thru 1 Over 1
12-24 Thru 1-1/8 Over 1-1/8 Thru 1 Over 1
1/4-20 Thru 1-1/4 Over 1-1/4 Thru 1-1/4 Over 1-1/4
5/16-18 Thru 1-1/4 Over 1-1/4 Thru 1-1/4 Over 1-1/4
3/8-16 Thru 1-1/4 Over 1-1/4 Thru 1-1/4 Over 1-1/4
7/16-14 Thru 1-1/4 Over 1-1/4 Thru 1-1/4 Over 1-1/4
Length
Length L
(Length Code)
±.005
3/32 .094
1/8 .125
5/32 .156
3/16 .187
7/32 .219
1/4 .250
9/32 .281
5/16 .312
11/32 .344
3/8 .375
13/32 .406
7/16 .437
15/32 .469
1/2 .500
17/32 .531
9/16 .562
19/32 .594
5/8 .625
21/32 .656
11/16 .687
23/32 .719
3/4 .750
25/32 .781
13/16 .812
27/32 .844
7/8 .875
29/32 .906
15/16 .937
31/32 .969
1 1.000
1-1/16 1.062
1-1/8 1.125
1-3/16 1.187
1-1/4 1.250
1-5/16 1.312
1-3/8 1.375
1-7/16 1.437
1-1/2 1.500
1-9/16 1.562
1-5/8 1.625
1-11/16 1.687
1-3/4 1.750
1-13/16 1.812
1-7/8 1.875
1-15/16 1.937
10 10.000
2 2.000
2-1/16 2.062
2-1/8 2.125
2-3/16 2.187
2-1/4 2.250
2-5/16 2.312
2-3/8 2.375
2-7/16 2.437
2-1/2 2.500
2-9/16 2.562
2-11/16 2.625
2-11/16 2.687
2-3/4 2.750
2-13/16 2.812
2-7/8 2.875
2-15/16 2.937
3 3.000
4 4.000
4-1/4 4.250
4-1/2 4.500
4-3/4 4.750
5 5.000
5-1/4 5.250
5-1/2 5.500
5-3/4 5.750
6 6.000
6-1/4 6.250
6-1/2 6.500
6-3/4 6.750
7 7.000
7-1/4 7.250
7-1/2 7.500
7-3/4 7.750
8 8.000
8-1/4 8.250
8-1/2 8.500
8-3/4 8.750
9 9.000
9-1/4 9.250
9-1/2 9.500
9-3/4 9.750
