General
Thread |
Thread Code |
A
Min. (1) |
2-56 |
256 |
.187 |
4-40 |
440 |
.250 |
6-32 |
632 |
.375 |
8-32 |
832 |
.437 |
10-32 |
1032 |
.500 |
(1) A. Min. may be reduced for shorter standoff lengths.
Style
Thread |
Material Code |
STL, AL, BRS |
SS |
Style A |
Style B |
Style A |
Style B |
Length |
2-56 |
Thru 3/4 |
Over 3/4 |
Thru 5/8 |
Over 5/8 |
4-40 |
Thru 1 |
Over 1 |
Thru 3/4 |
Over 3/4 |
6-32 |
Thru 1 |
Over 1 |
Thru 1 |
Over 1 |
8-32 |
Thru 1 |
Over 1 |
Thru 1 |
Over 1 |
10-32 |
Thru 1-1/8 |
Over 1-1/8 |
Thru 1 |
Over 1 |
Shank
Panel Thickness |
S
±.003 |
Shank Length Code |
1/32 |
.075 |
A |
1/16 |
.105 |
B |
3/32 |
.135 |
C |
1/8 |
.165 |
D |
3/16 |
.230 |
E |
1/4 |
.290 |
F |
Length
Length |
L
(Length Code)
±.005 |
3/32 |
.094 |
1/8 |
.125 |
5/32 |
.156 |
3/16 |
.187 |
7/32 |
.219 |
1/4 |
.250 |
9/32 |
.281 |
5/16 |
.312 |
11/32 |
.344 |
3/8 |
.375 |
13/32 |
.406 |
7/16 |
.437 |
15/32 |
.469 |
1/2 |
.500 |
17/32 |
.531 |
9/16 |
.562 |
19/32 |
.594 |
5/8 |
.625 |
21/32 |
.656 |
11/16 |
.687 |
23/32 |
.719 |
3/4 |
.750 |
25/32 |
.781 |
13/16 |
.812 |
27/32 |
.844 |
7/8 |
.875 |
29/32 |
.906 |
15/16 |
.937 |
31/32 |
.969 |
1 |
1.000 |
1-1/16 |
1.063 |
1-1/8 |
1.125 |
1-3/16 |
1.187 |
1-1/4 |
1.250 |
1-5/16 |
1.312 |
1-3/8 |
1.375 |
1-7/16 |
1.437 |
1-1/2 |
1.500 |
1-9/16 |
1.562 |
1-5/8 |
1.625 |
1-11/16 |
1.687 |
1-3/4 |
1.750 |
1-13/16 |
1.812 |
1-7/8 |
1.875 |
1-15/16 |
1.937 |
2 |
2.000 |

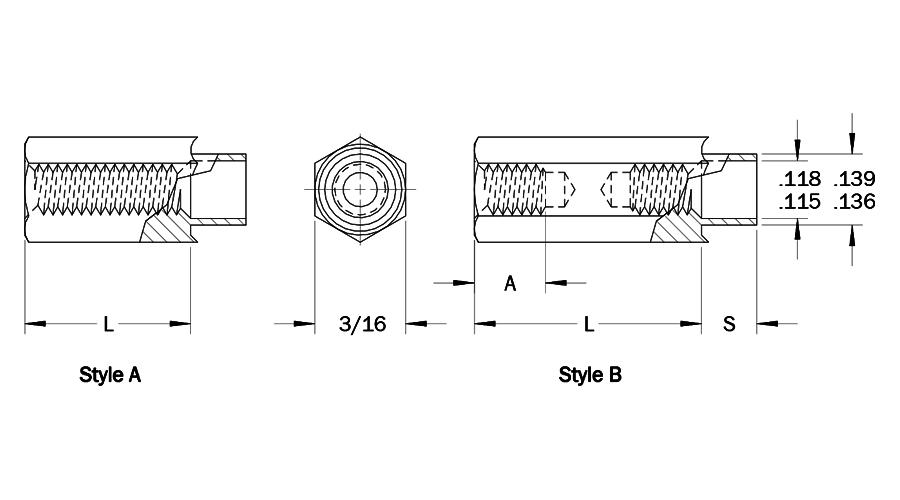

3/16 Width
Length |
Anvil Part Number |
Swage Punch Part Number |
Flare Punch Part Number |
3/32–3/16 |
TL1413 |
TL1406 |
TL1289 |
7/32–7/16 |
TL1414 |
TL1406 |
TL1289 |
15/32–11/16 |
TL1415 |
TL1406 |
TL1289 |
23/32–2 |
TL1416 |
TL1406 |
TL1289 |

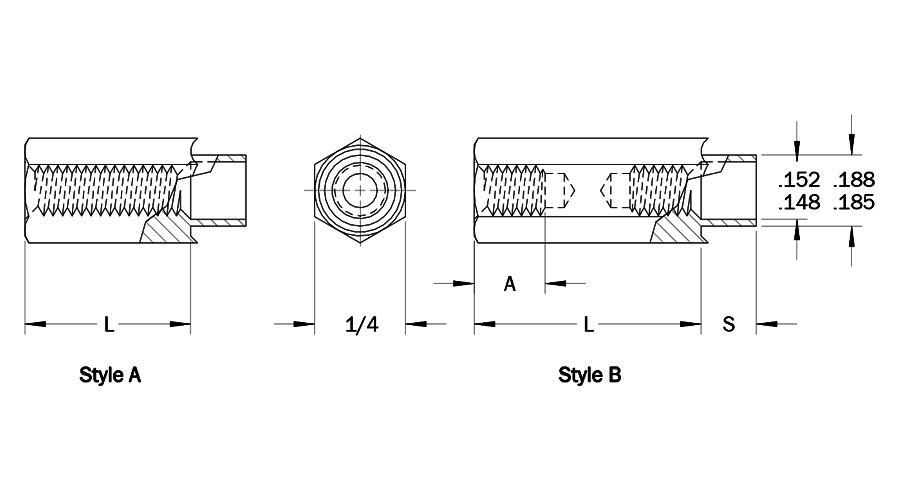

1/4 Width
Length |
Anvil Part Number |
Swage Punch Part Number |
Flare Punch Part Number |
3/32–3/16 |
TL1417 |
TL1497 |
TL1289 |
7/32–7/16 |
TL1418 |
TL1497 |
TL1289 |
15/32–11/16 |
TL1419 |
TL1497 |
TL1289 |
23/32–2 |
TL1420 |
TL1497 |
TL1289 |
5/16 Width
Length |
Anvil Part Number |
Swage Punch Part Number |
Flare Punch Part Number |
3/32–3/16 |
TL1421 |
TL1285 |
TL1289 |
7/32–7/16 |
TL1422 |
TL1285 |
TL1289 |
15/32–11/16 |
TL1423 |
TL1285 |
TL1289 |
23/32–2 |
TL1424 |
TL1285 |
TL1289 |

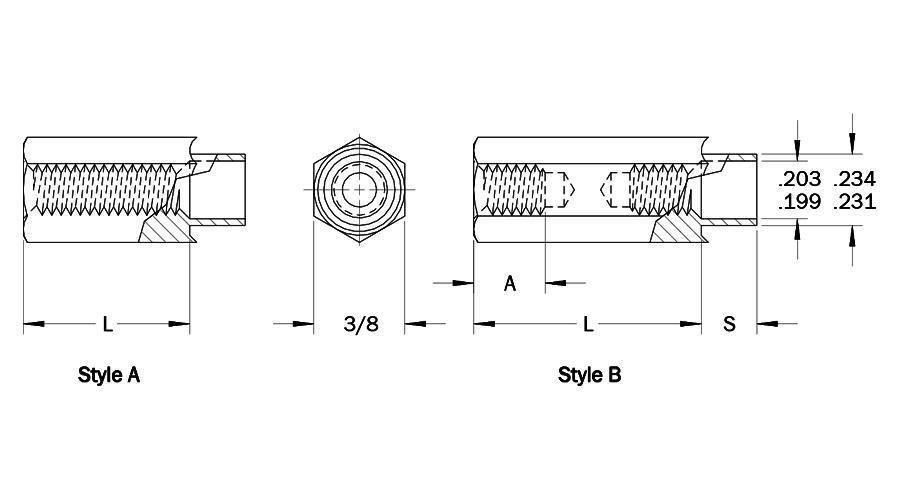

3/8 Width
Length |
Anvil Part Number |
Swage Punch Part Number |
Flare Punch Part Number |
3/32–3/16 |
TL1425 |
TL1285 |
TL1289 |
7/32–7/16 |
TL1426 |
TL1285 |
TL1289 |
15/32–11/16 |
TL1427 |
TL1285 |
TL1289 |
23/32–2 |
TL1428 |
TL1285 |
TL1289 |
