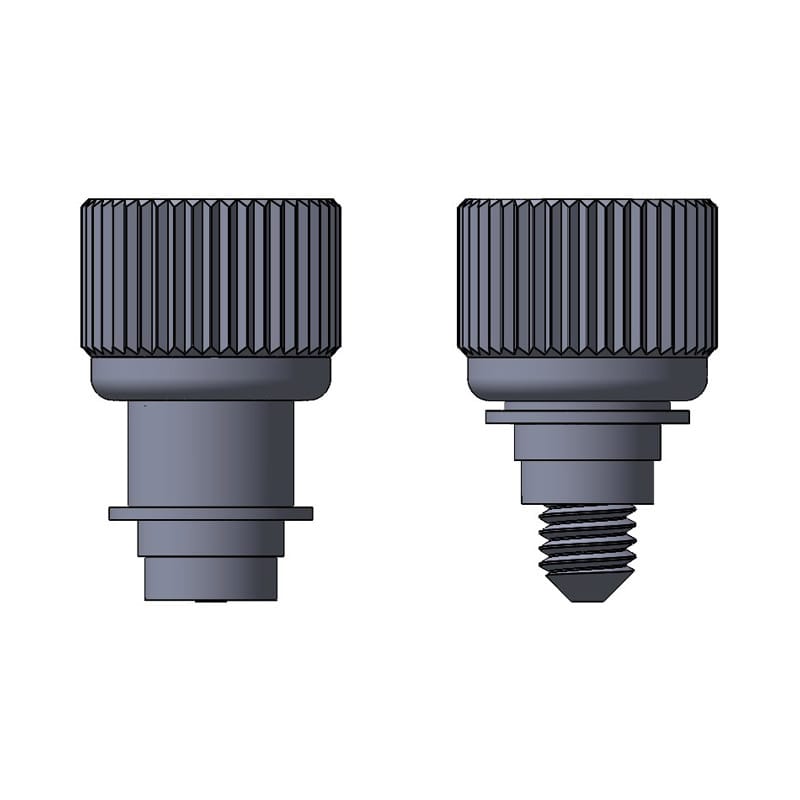

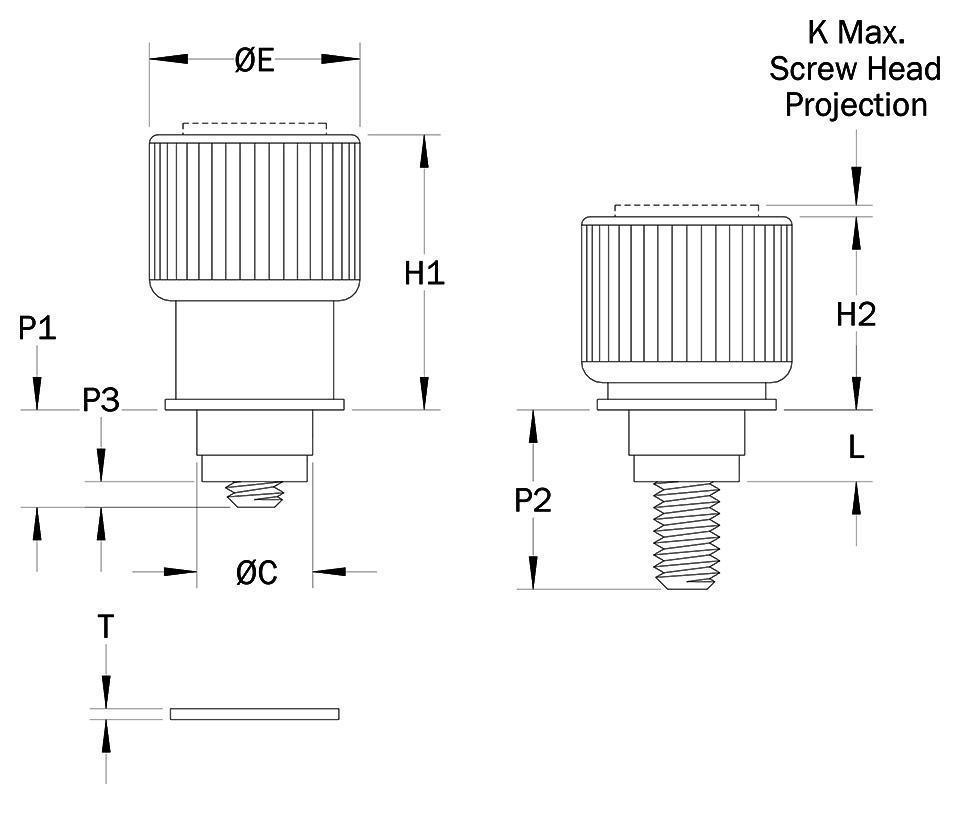

Dimensions
| Thread | Thread Code |
Screw Length Code |
Shank Length Code |
L | Sheet | ØC | ØE | |||
| Thickness | ØD | ØG Min. | B | |||||||
| M3 x 0.5 | M3 | 1.9 | A | 2.6 | 0.8 Max. | 6.48/6.37 | 9.4 | 2 | 4.9 | 10.6 |
| 3.4 | ||||||||||
| 5 | ||||||||||
| 1.9 | B | 3.4 | 1.60/0.80 | 2.8 | ||||||
| 3.4 | ||||||||||
| 5 | ||||||||||
| 3.4 | C | 4.2 | 2.40/1.60 | 3.6 | ||||||
| 5 | ||||||||||
| 3.4 | D | 5 | 3.20/2.40 | 4.4 | ||||||
| 5 | ||||||||||
| 5 | E | 5.7 | 4.00/3.20 | 5.2 | ||||||
| 5 | F | 6.5 | 4.80/4.00 | 6 | ||||||
| M3.5 x 0.6 | M3.5 | 2.4 | A | 2.9 | 0.8 Max. | 7.28/7.17 | 10.3 | 2.1 | 5.7 | 11.5 |
| 4 | ||||||||||
| 5.6 | ||||||||||
| 2.4 | B | 3.7 | 1.60/0.80 | 2.9 | ||||||
| 4 | ||||||||||
| 5.6 | ||||||||||
| 4 | C | 4.5 | 2.40/1.60 | 3.7 | ||||||
| 5.6 | ||||||||||
| 4 | D | 5.3 | 3.20/2.40 | 4.5 | ||||||
| 5.6 | ||||||||||
| 5.6 | E | 6 | 4.00/3.20 | 5.3 | ||||||
| 5.6 | F | 6.8 | 4.80/4.00 | 6.1 | ||||||
| M4 x 0.7 | M4 | 2.4 | A | 3.2 | 0.8 Max. | 8.88/8.77 | 12 | 2.3 | 7.3 | 13 |
| 4 | ||||||||||
| 5.6 | ||||||||||
| 2.4 | B | 4 | 1.60/0.80 | 3.1 | ||||||
| 4 | ||||||||||
| 5.6 | ||||||||||
| 4 | C | 4.8 | 2.40/1.60 | 3.9 | ||||||
| 5.6 | ||||||||||
| 4 | D | 5.6 | 3.20/2.40 | 4.7 | ||||||
| 5.6 | ||||||||||
| 5.6 | E | 6.4 | 4.00/3.20 | 5.5 | ||||||
| 5.6 | F | 7.2 | 4.80/4.00 | 6.3 | ||||||
| M5 x 0.8 | M5 | 2.4 | A | 3.2 | 0.8 Max. | 8.88/8.77 | 12 | 2.3 | 7.3 | 13 |
| 4 | ||||||||||
| 5.6 | ||||||||||
| 2.4 | B | 4 | 1.60/0.80 | 3.1 | ||||||
| 4 | ||||||||||
| 5.6 | ||||||||||
| 4 | C | 4.8 | 2.40/1.60 | 3.9 | ||||||
| 5.6 | ||||||||||
| 4 | D | 5.6 | 3.20/2.40 | 4.7 | ||||||
| 5.6 | ||||||||||
| 5.6 | E | 6.4 | 4.00/3.20 | 5.5 | ||||||
| 5.6 | F | 7.2 | 4.80/4.00 | 6.3 | ||||||
| M6 x 1 | M6 | 2.1 | A | 3.2 | 0.8 Max. | 10.58/10.47 | 13.5 | 2.5 | 8.9 | 14.7 |
| 3.7 | ||||||||||
| 5.3 | ||||||||||
| 2.1 | B | 4 | 1.60/0.80 | 3.3 | ||||||
| 3.7 | ||||||||||
| 5.3 | ||||||||||
| 3.7 | C | 4.8 | 2.40/1.60 | 4.1 | ||||||
| 5.3 | ||||||||||
| 3.7 | D | 5.6 | 3.20/2.40 | 4.9 | ||||||
| 5.3 | ||||||||||
| 5.3 | E | 6.4 | 4.00/3.20 | 5.6 | ||||||
| 5.3 | F | 7.2 | 4.80/4.00 | 6.4 | ||||||
General (Continued)
| P | P | P | H | H | K Max. | Total Float of Screw in Ferrule |
Cross- Recess Size |
Six-Lobe Recess Size |
Washer | ||
| Cross- Recess and/or Slot Heads |
Six-Lobe Recess Heads |
ØF | T | ||||||||
| 1.9 | 5.1 | 0 | 11.4 | 8.6 | 0 | 0 | 2 | #1 | T10 | 7.8 | 0.6 |
| 3.4 | 6.6 | 0.8 | |||||||||
| 5 | 8.2 | 2.4 | |||||||||
| 1.9 | 5.1 | 0 | |||||||||
| 3.4 | 6.6 | 0 | |||||||||
| 5 | 8.2 | 1.6 | |||||||||
| 3.4 | 6.6 | 0 | |||||||||
| 5 | 8.2 | 0.8 | |||||||||
| 3.4 | 6.6 | 0 | |||||||||
| 5 | 8.2 | 0 | |||||||||
| 5 | 8.2 | 0 | |||||||||
| 5 | 8.2 | 0 | |||||||||
| 2.4 | 7.2 | 0 | 15.4 | 10.6 | 0 | 0 | 2.2 | #2 | T15 | 8.6 | 0.6 |
| 4 | 8.8 | 1.1 | |||||||||
| 5.6 | 10.4 | 2.7 | |||||||||
| 2.4 | 7.2 | 0 | |||||||||
| 4 | 8.8 | 0.3 | |||||||||
| 5.6 | 10.4 | 1.9 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 1.1 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 0.3 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 2.4 | 7.2 | 0 | 16 | 11.2 | 0.3 | 1.3 | 2.3 | #2 | T25 | 10.2 | 0.6 |
| 4 | 8.8 | 0.8 | |||||||||
| 5.6 | 10.4 | 2.4 | |||||||||
| 2.4 | 7.2 | 0 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 1.6 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 0.8 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 2.4 | 7.2 | 0 | 16 | 11.2 | 0.3 | 1.3 | 2.3 | #2 | T25 | 10.2 | 0.6 |
| 4 | 8.8 | 0.8 | |||||||||
| 5.6 | 10.4 | 2.4 | |||||||||
| 2.4 | 7.2 | 0 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 1.6 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 0.8 | |||||||||
| 4 | 8.8 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 5.6 | 10.4 | 0 | |||||||||
| 2.1 | 8.8 | 0 | 20 | 13.3 | 0.3 | 1.3 | 2.3 | #2 | T30 | 11.9 | 0.6 |
| 3.7 | 10.4 | 0.5 | |||||||||
| 5.3 | 12 | 2.1 | |||||||||
| 2.1 | 8.8 | 0 | |||||||||
| 3.7 | 10.4 | 0 | |||||||||
| 5.3 | 12 | 1.3 | |||||||||
| 3.7 | 10.4 | 0 | |||||||||
| 5.3 | 12 | 0.5 | |||||||||
| 3.7 | 10.4 | 0 | |||||||||
| 5.3 | 12 | 0 | |||||||||
| 5.3 | 12 | 0 | |||||||||
| 5.3 | 12 | 0 | |||||||||
Material & Finish
| Material/Finish Code |
Retainer | Spring & CPD Washer | Knob | Screw | ||||
| Material | Finish | Material | Finish | Material | Finish | Material | Finish | |
| J | 6000-Series Aluminum |
Plain | 300-Series Stainless Steel | Passivate3 | 6000-Series Aluminum |
Natural | Heat-Treated Carbon Steel |
Zinc1 |
| K | Black Powder Coat |
Zinc and Black Powder Coat2 |
||||||
| L | Natural | 400-Series Stainless Steel | Passivate3 | |||||
| M | Black Powder Coat |
Passivate and Black Powder Coat4 |
||||||
Installation
- Prepare sheet as shown for non–flush or flush installation.
- Insert captive shank in sheet hole, place washer over shank and center punch over screw thread.
- Squeeze the captive screw between a smooth anvil surface and Pencom punch. Swage captive screw shank over washer using light pressure. Anvil should be made from hardened steel.
Punch Dimensions
| Thread | ØF+.008-.000 | GMin. |
| M3 | 3.12 | 19.0 |
| M3.5 | 3.63 | 19.0 |
| M4 | 4.29 | 19.0 |
| M5 | 5.13 | 19.0 |
| M6 | 6.43 | 25.4 |
Drives
| Drive | Description |
|---|---|
| TX | 6 - Lobe |
| PH | Cross Recess |
| SL | Slotted |
| SL-TX | Slotted - 6 - Lobe |
| SL-PH | Slotted - Cross Recess |
