Insertos TMTZ Molded Thru-Hole Pull-Tite

Características de los Insertos

  • El moleteado de diamante generoso y las ranuras diseñadas ofrecen un rendimiento excelente cuando se moldean en todo tipo de plásticos.
  • Diseño de extremo abierto para aplicaciones donde se desea un agujero pasante.
  • La longitud más corta, sin sacrificar el número de roscas, los hace idealmente adecuados para su uso en secciones delgadas.

Loading Parts

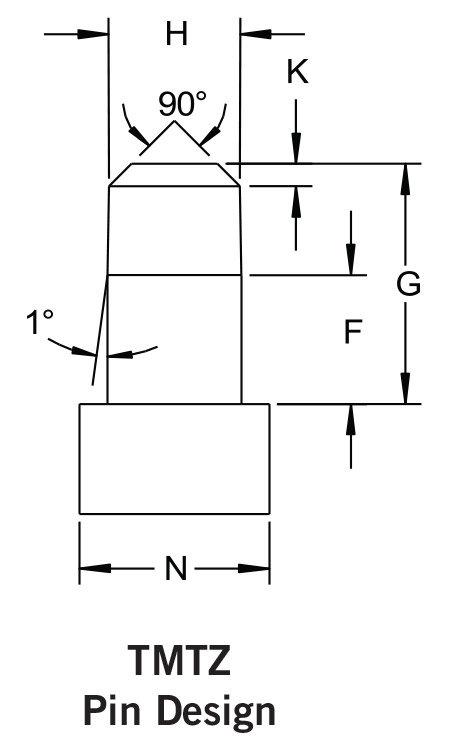

Dimensiones del Pasador

Rosca del InsertoFG +0.00 -0.25HKN Mín.
M2 x 0.42.003.601.525-1.5500.703.60
M2.5 x 0.452.564.401.975-2.0000.704.35
M3 x 0.53.134.402.425-2.4500.754.35
M3.5 x 0.63.635.852.825-2.8500.805.20
M4 x 0.74.136.803.225-3.2500.856.10
M5 x 0.85.257.504.125-4.1500.906.80
M6 x 16.259.604.875-4.9000.959.45
M8 x 1.258.5012.156.675-6.7001.0011.7
M10 x 1.510.613.658.375-8.4001.0014.1
M12 x 1.7512.813.6510.125-10.1501.0016.5

Installation

Coloque los insertos en los pasadores del núcleo del molde antes de inyectar el plástico. Un buen ajuste entre el pasador del núcleo del molde y los insertos evitará que el plástico fluya hacia las roscas.
