Insertos TMBZ Molded Blind Pull-Tite Insertos para Termoplásticos (Disponibles Solo en Mercados Europeos)

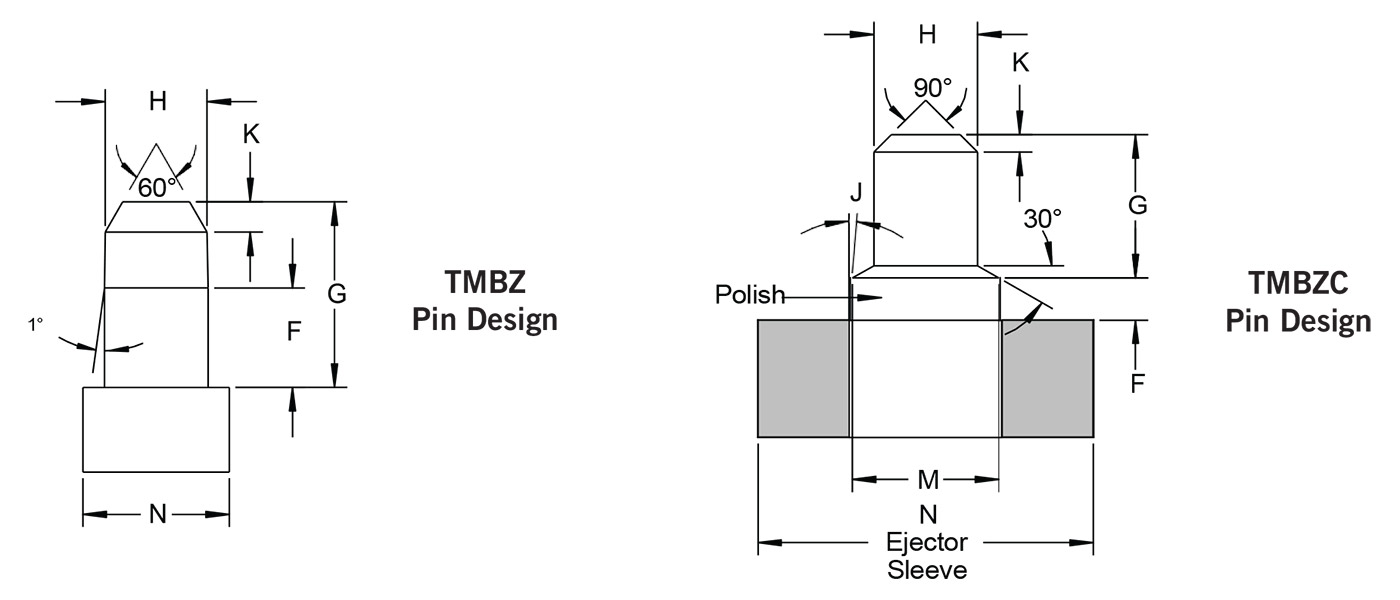

Dimensiones del Pasador

• TMBZ (Haga clic para obtener información)

  Rosca del Inserto	F	G +0.00 -0.25	H ± 0.0125	K	N Mín.
  M3 x 0.5	2.50	4.80	2.50	0.75	4.35
  M3.5 x 0.6	2.90	5.40	2.90	0.80	5.20
  M4 x 0.7	3.30	5.80	3.30	0.85	6.10
  M5 x 0.8	4.20	6.70	4.20	0.90	6.80
  M6 x 1	5.00	7.50	5.00	0.95	10.2

  ---

• TMBZC (Haga clic para obtener información)

  Rosca del Inserto	F -0.075 -0.125	G +0.00 -0.25	H	J	K	M ±0.0125	N Mín.
  M2 x 0.4	0.85	2.50	1.525-1.550	6.0°	0.20	2.300	3.60
  M2.5 x 0.45	0.95	3.00	1.975-2.000	5.0°	0.20	2.800	4.35
  M3 x 0.5	1.10	3.50	2.425-2.450	4.5°	0.25	3.125	4.80
  M3.5 x 0.6	1.35	4.50	2.825-2.850	4.5°	0.30	3.750	5.20
  M4 x 0.7	1.60	5.00	3.225-3.250	4.5°	0.35	4.425	6.10
  M5 x 0.8	1.75	5.75	4.125-4.150	5.0°	0.40	5.125	6.80
  M6 x 1	1.85	6.75	4.875-4.900	4.5°	0.45	6.600	10.2
  M8 x 1.25	2.05	9.00	6.675-6.700	4.5°	0.50	8.500	11.7
  M10 x 1.5	2.15	10.00	8.375-8.400	4.5°	0.55	10.500	14.1

  ---
