Insertos de Presión Mini-Barbados TMBH

Características de los Insertos

  • Instalación sencilla de inserción a presión para termoplásticos y plásticos termoendurecibles con resistencias a la tracción inferiores a 100MPa.
  • Los grandes diámetros de la cabeza y el cuerpo proporcionan superficies de apoyo aumentadas para materiales de secciones delgadas.
  • Bien adaptado para aplicaciones de tracción.

Loading Parts

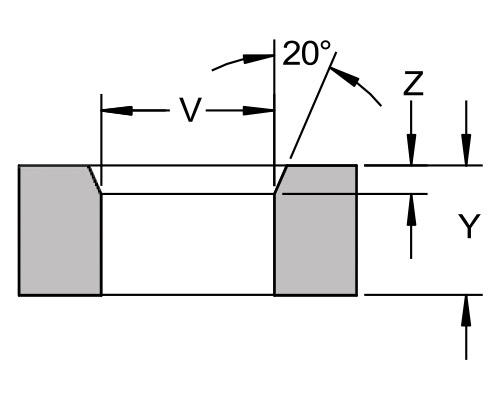

Dimensiones de la Protuberancia

Rosca del InsertoBoss
VYZ
M2 x 0.43.30-3.351.45--
M2.5 x 0.454.15-4.202.00--
M3 x 0.54.66-4.712.00--
M4 x 0.76.13-6.183.200.25-0.35
M5 x 0.87.70-7.753.200.25-0.35
M6 x 19.55-9.603.200.25-0.35
M8 x 1.2511.55-11.604.750.60-0.70
M10 x 1.513.05-13.104.750.60-0.70

Instalación

Presione el inserto en el orificio utilizando una acción de compresión, no un golpe brusco, mientras mantiene la alineación axial para evitar inclinaciones y la aplicación de cargas laterales en la protuberancia. Aunque están diseñados para ser ajustados en frío, se puede usar calor para mejorar el rendimiento al aumentar el flujo de plástico alrededor de las púas. La instalación con calor puede ser necesaria para su uso en plásticos más duros. La vibración ultrasónica no se recomienda para insertos con cabeza. Perfore o moldee los orificios de acuerdo con las dimensiones indicadas. Las dimensiones de las protuberancias mostradas son de referencia y pueden variar según el tipo de plástico y la aplicación.
