Insertos de Presión con Púas TMZ

Características de los Insertos

  • Instalación sencilla de inserción a presión para termoplásticos.
  • Las púas afiladas y agresivas proporcionan una excelente resistencia a la extracción.
  • Disponibles en versiones sin cabeza y con cabeza en dos diferentes espesores y diámetros de cabeza.
  • Las versiones con cabeza reducen la posibilidad de extracción cuando hay un orificio de gran tamaño en el componente de acoplamiento, y también son ideales para aplicaciones de tracción.

Loading Parts

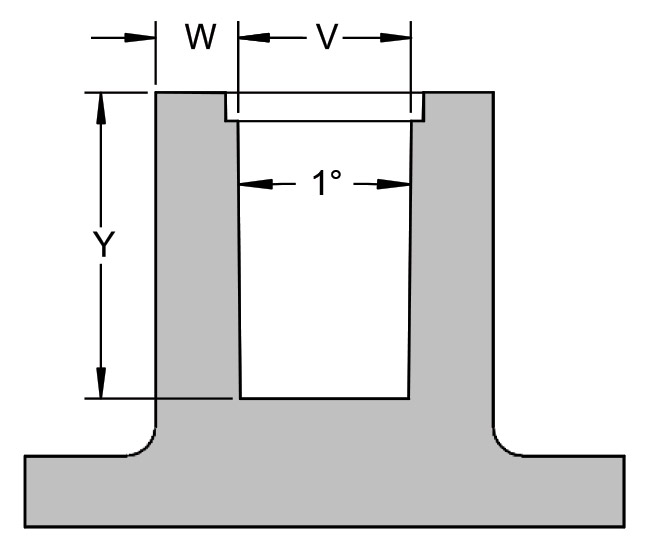

Dimensiones de la Protuberancia

Rosca del InsertoL LongitudBoss
VWY
M1.6 x 0.352.142.30-2.501.002.20
M2 x 0.42.143.00-3.301.352.20
M2 x 0.43.103.00-3.301.353.20
M2 x 0.44.203.00-3.301.354.30
M2.5 x 0.454.103.70-4.001.704.20
M2.5 x 0.455.203.70-4.001.705.30
M3 x 0.54.103.70-4.001.704.20
M3 x 0.55.203.70-4.001.705.30
M3.5 x 0.64.104.60-5.002.254.20
M3.5 x 0.67.004.60-5.002.257.20
M4 x 0.75.605.40-5.902.505.80
M4 x 0.78.505.40-5.902.508.70
M5 x 0.86.606.00-6.502.856.80
M5 x 0.810.16.00-6.502.8510.3
M6 x 17.707.70-8.203.207.90
M6 x 112.37.70-8.203.2012.5
M8 x 1.258.3010.2-10.64.258.50
M8 x 1.2510.110.2-10.64.2510.3
M8 x 1.2513.810.2-10.64.2514.0
M10 x 1.510.112.5-13.05.1010.3
M10 x 1.510.512.5-13.05.1010.7
M10 x 1.516.112.5-13.05.1016.3
M12 x 1.7516.115.0-15.45.2016.3

Instalación

Presione el inserto en el orificio utilizando una acción de compresión, no un golpe brusco, mientras mantiene la alineación axial para evitar inclinaciones y la aplicación de cargas laterales en la protuberancia. Aunque están diseñados para un ajuste en frío, se puede utilizar calor o vibración ultrasónica para mejorar el rendimiento al aumentar el flujo de plástico alrededor de las púas. La instalación con calor puede ser necesaria para su uso en plásticos más duros. Perfore o moldee los orificios de acuerdo con las dimensiones indicadas. Las dimensiones de las protuberancias mostradas son de referencia y pueden variar según el tipo de plástico y la aplicación. No se requiere un avellanado, pero puede reducir el reborde del molde de plástico o problemas de alineación durante la instalación.
