Insertos Autoperforantes Ranurados TAZ

Características de los Insertos

  • Las roscas externas gruesas y las ranuras de corte proporcionan una instalación autoperforante confiable posterior al moldeo en termoplásticos, plásticos termoendurecibles y materiales resinosos.
  • Los extremos de los insertos sin cabeza son simétricos para facilitar la alimentación automática, eliminando la necesidad de orientación durante el ensamblaje.
  • Las versiones con cabeza reducen la posibilidad de extracción cuando hay un orificio de gran tamaño en el componente de acoplamiento, y también son ideales para aplicaciones de tracción.

Loading Parts

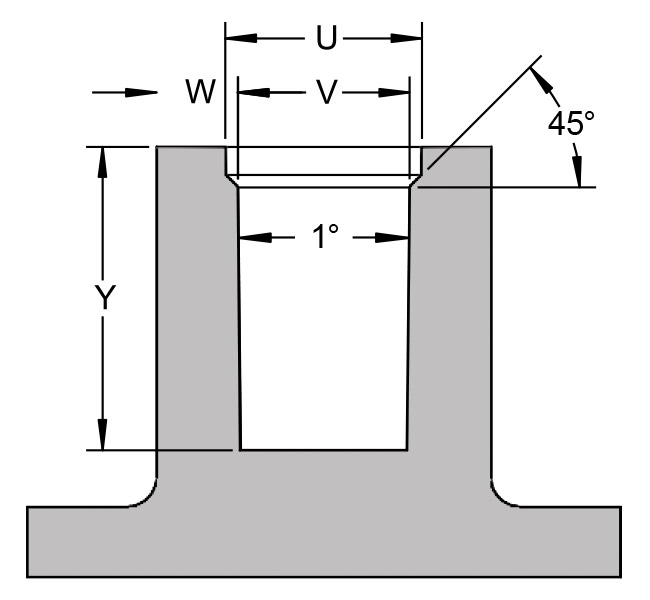

Dimensiones de la Protuberancia

Rosca del InsertoL LongitudBoss
UVWY
M2 x 0.44.003.503.10-3.301.254.40
M2 x 0.44.803.503.10-3.301.255.30
M2.5 x 0.454.004.333.80-4.101.554.40
M2.5 x 0.455.254.333.80-4.101.555.80
M2.5 x 0.456.254.333.80-4.101.556.90
M3 x 0.54.004.734.10-4.401.654.40
M3 x 0.55.254.734.10-4.401.655.80
M3 x 0.56.254.734.10-4.401.656.90
M3.5 x 0.65.005.525.00-5.302.005.50
M3.5 x 0.66.205.525.00-5.302.006.90
M3.5 x 0.67.305.525.00-5.302.008.10
M4 x 0.75.606.315.80-6.102.306.20
M4 x 0.77.106.315.80-6.102.307.90
M4 x 0.78.406.315.80-6.102.309.30
M5 x 0.86.407.506.90-7.202.707.10
M5 x 0.88.407.506.90-7.202.709.30
M5 x 0.810.007.506.90-7.202.7011.0
M6 x 17.908.698.00-8.403.158.70
M6 x 19.808.698.00-8.403.1510.8
M6 x 112.008.698.00-8.403.1513.2
M8 x 1.257.5011.0610.1-10.64.008.30
M8 x 1.259.5011.0610.1-10.64.0010.5
M8 x 1.2512.4011.0610.1-10.64.0013.7
M8 x 1.2514.0011.0610.1-10.64.0015.6
M10 x 1.512.0013.9513.0-13.55.1013.2
M10 x 1.516.0013.9513.0-13.55.1017.6

Instalación

Atornille los insertos en los orificios de las protuberancias siguiendo los procedimientos estándar para sujetadores autoperforantes utilizando herramientas manuales o equipos automatizados de atornillado. Las dimensiones de las protuberancias mostradas son de referencia y pueden variar según el tipo de plástico y la aplicación. Un avellanado no es necesario, pero puede reducir el reborde de molde de plástico, el astillado de bordes o problemas de alineación durante la instalación.
